11层综合商住楼电气图纸110张(最新编制多安装大样)

  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:40000平方米
  • 建筑地上层数:11层
  • 图纸设计深度:施工图
  • 参考图纸:110张
  • 设计年代:近代
  • 节点大样:防雷接地,其它
  • 负荷等级:三级
  • 防雷等级:第二类
  • 火灾保护分级:一级
  • 接地方式:TN-S
  • 项目所在地:广东
  • 强电设计:供配电系统,低压配电,电气照明,建筑物防雷,接地安全,继电保护,电气控制,其它
  • 弱电设计: 火灾自动报警系统 ,视频监控系统,综合布线系统,通信系统,有线电视和卫星接收系统,信息网络系统,呼应信号及信息显示,其它

附件详情

  • 1、电气设计说明
  • 2、竖向干线系统图
  • 3、配电系统图
  • 4、电气消防系统图
  • 5、电话系统图
  • 6、可视对讲及闭路监控系统图
  • 7、有线电视系统图
  • 8、气体灭火系统原理图
  • 9、消防栓系统图
  • 10、数据系统图
  • 11、 弱电平面图
  • 12、消防平面图
  • 13、配电平面图
  • 14、基础接地平面图
  • 15、 防雷平面图
  • 16、基础沉降缝、天面过伸缩缝防雷接地体处理
  • 17、独立基础接地体做法平面
  • 18、露台女儿墙防雷暗装大样示意
  • 19、露台女儿墙防雷明装大样示意
  • 20、基础接地体做法平面
  • 21、柱和墙面有砖墙或其他建筑材料隔开
  • 22、天面接闪杆及暗装接闪带防雷大样示意
  • 23、天面接闪杆及明装接闪带防雷大样示意
  • 24、预制管桩防雷做法
  • 25、预埋连接板做法
  • 26、屋脊接闪带安装大样
  • 27、金属门等电位联结做法
  • 28、玻璃幕墙与防雷装置做法
  • 29、窗框断开处的电气连接做法
  • 30、金属窗防雷装置做法
  • 31、消防值班室专用接地板大样
  • 32、总等电位联结系统图示例

附件详情

该附件是综合商住楼全套电气图(最新编制多安装大样),总共110张。
住宅楼共有(3)个塔楼,其中最高建筑层数为地上11层,建筑最高点为33米,属二类居住高层建筑。资料包含2#、5#、6#、7#综合住宅楼。
设计内容:1)变配电系统;2)电力、照明系统;3)防雷、接地系统;4)有线电视系统;5)可视对讲系统;6)电话、宽带系统;7)火灾自动报警系统。


1#楼竖向干线系统图

接地安装大样

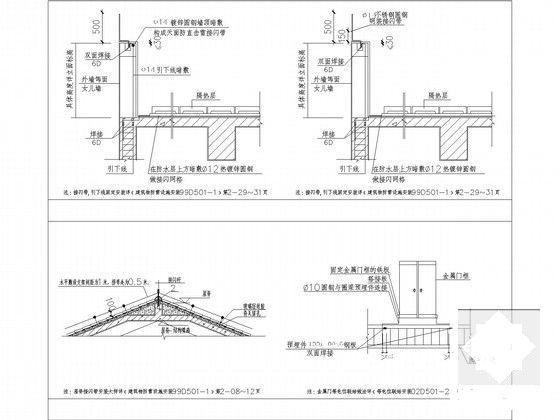

接闪带防雷大样示意

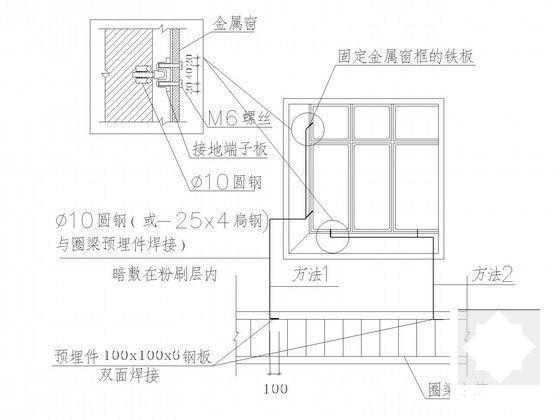

金属窗防雷装置做法

弱电系统图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 11层综合商住楼电气图纸110张(最新编制多安装大样) - 1
    第 1 张图
  • 11层综合商住楼电气图纸110张(最新编制多安装大样) - 2
    第 2 张图
  • 11层综合商住楼电气图纸110张(最新编制多安装大样) - 3
    第 3 张图
  • 11层综合商住楼电气图纸110张(最新编制多安装大样) - 4
    第 4 张图
  • 11层综合商住楼电气图纸110张(最新编制多安装大样) - 5
    第 5 张图
  • 11层综合商住楼电气图纸110张(最新编制多安装大样) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
