5层大学教学示范楼给排水CAD施工图纸

资料简介
赚取积分

附件设计说明：有
建筑类别：教育
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：28893.64平方米
建筑地上层数：5层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：24张
设计年代：近代
地下室用途：人防
生活供水设计：生活给水系统
排水设计：污水系统
消防设计：室外消火栓系统,喷淋系统,气体灭火系统
供水设备：高位水箱
供水方式：市政供水
供水分区：无
排水体制：雨污分流
排水技术：重力排水
雨水重现期：10年
火灾危险等级：轻危险级
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：5,25
大样节点：水箱,泵房,卫生间
项目所在地：重庆

附件详情

给排水设计总说明
室外给排水管网总平面图
生活给排水、气体灭火系统图
消防给水系统图

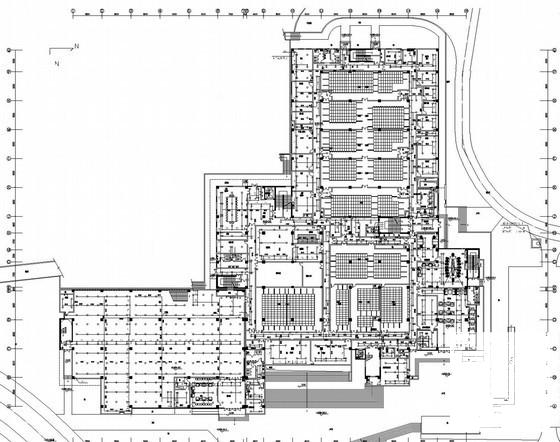

给排水平面图
屋顶给排水平面图
水箱间大样图
屋顶构架层给排水平面图
水池、泵房大样图
卫生间大样图
绿色建筑给排水设计说明

附件详情

该项目由车库、珍品房、综合资料库、校史馆、美术馆、动植物标本馆、昆虫标本馆、历史博物馆、多功能厅等组成，地下一层、地上五层，属多层公共建筑，总建筑面积 28893.64 平方米。建筑物内的给水排水、消防等管道系统及小型给水排水构筑物。包括生活给水系统、雨水系统、生活污水系统、消火栓给水系统、自动喷淋系统、大空间主动喷水灭火系统、七氟丙烷管网灭火系统和建筑灭火器配置设计。
共24张

生活排水系统图

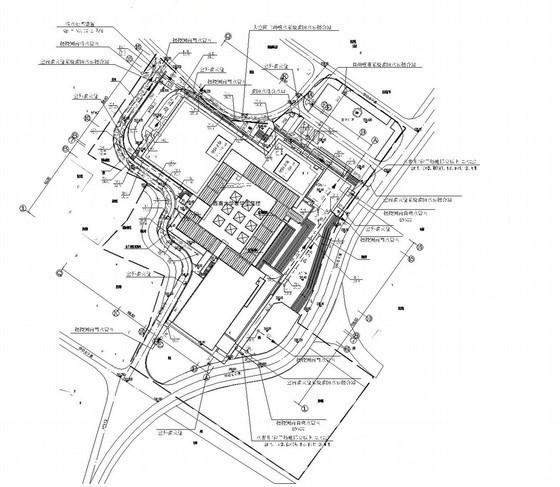

管网总平面图

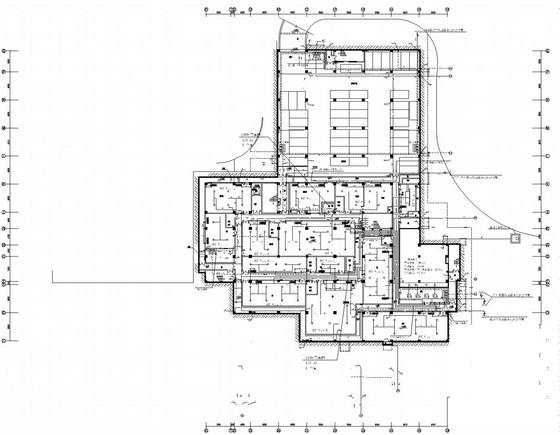

地下排水平面图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图
第 3 张图
第 4 张图

以上是部分截图，请下载附件后查看完整高清内容
