30层商业办公综合楼给排水消防CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:商业,宾馆
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑地上层数:30层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:22张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水方式:分区供水
  • 消火栓用水量室外(L/S):40
  • 消火栓用水量室内(L/S):40
  • 大样节点:水箱,集水坑
  • 项目所在地:北京

附件详情

  • 给排水设计说明
  • 给排水施工说明
  • 集水坑排水系统图
  • 消防水箱系统图
  • 自动喷水系统原理图
  • 给排水平面图
  • 自动喷淋平面图
  • 消防水箱平面图
  • 厨卫给排水大样图
  • 消火栓系统图

附件详情

该项目为一类公建高层建筑,建筑总高度:99.000米,楼地上30层,地下2层。地下一~二层为车库及设备用房,地上一层为商业,二~三层为客房,四~五层为办公,六~三十层为住宅。设计内容包括:建筑生活给水,建筑生活排水,消火栓灭火系统、自动喷淋系统,建筑灭火器配置。
,共22张。

给水系统图

排水管系统图

消火栓系统图

自动喷淋平面图

卫生间及操作间大样图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

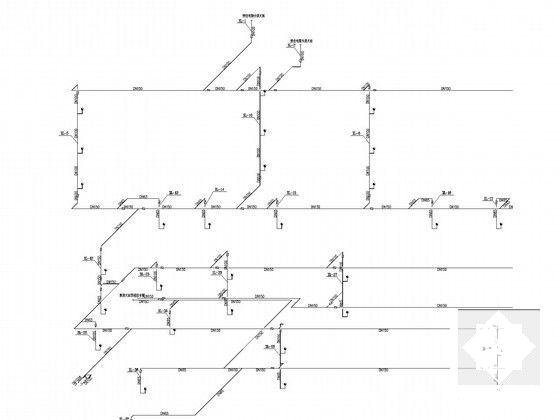

  • 30层商业办公综合楼给排水消防CAD施工图纸 - 1
    第 1 张图

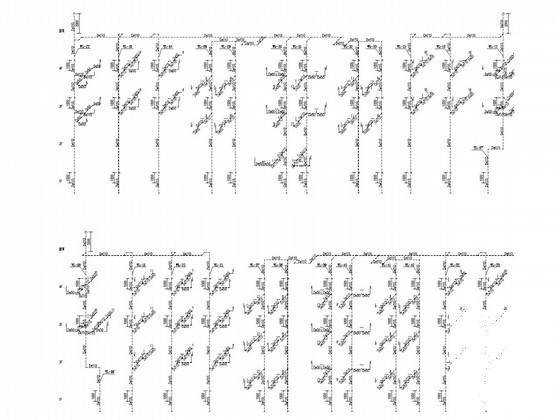

  • 30层商业办公综合楼给排水消防CAD施工图纸 - 2
    第 2 张图

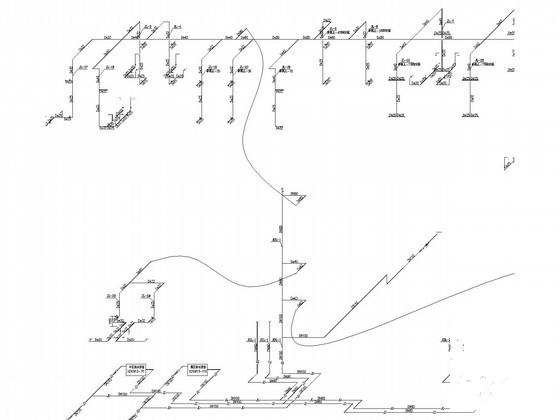

  • 30层商业办公综合楼给排水消防CAD施工图纸 - 3
    第 3 张图

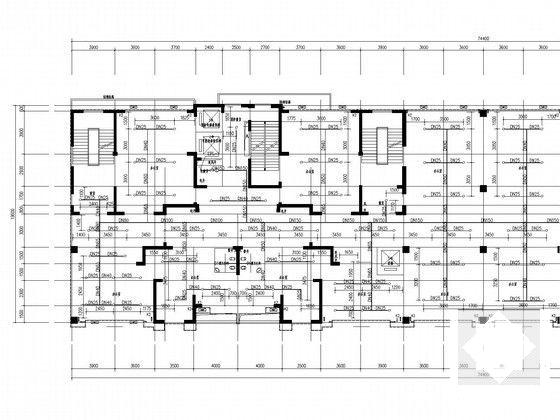

  • 30层商业办公综合楼给排水消防CAD施工图纸 - 4
    第 4 张图

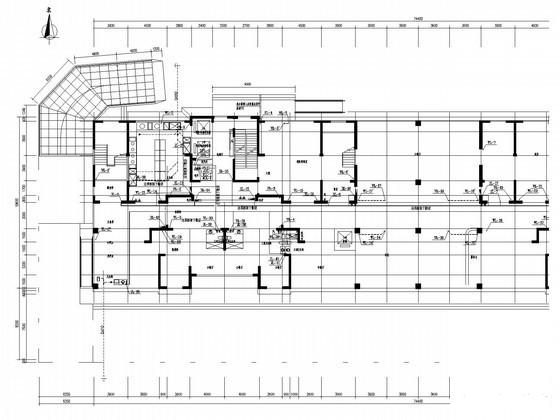

  • 30层商业办公综合楼给排水消防CAD施工图纸 - 5
    第 5 张图
  • 30层商业办公综合楼给排水消防CAD施工图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
