6层单元式住宅楼给排水CAD图纸

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 参考图纸:21张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统,循环冷却水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:灭火器配置系统
  • 供水设备:高位水箱,水泵站,水池
  • 供水方式:市政供水,高位水箱供水,无负压供水
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 大样节点:厨房,卫生间,阀门管件
  • 热水供应方式:集中热水供应
  • 项目所在地:安徽

附件详情

  • 资料目录
  • 给排水设计说明及图例
  • 给排水大样及支管系统图
  • 污水排水系统图
  • 给水系统图
  • 雨水排水系统图
  • 架空层平面图
  • 一层平面图
  • 二~五层平面图
  • 六层平面图
  • 标高18.300平面图
  • 屋顶平面图

附件详情

该项目位于安徽,该项目为56#、57#住宅楼,为6层单元式住宅,本专业设计内容包括室内生活冷热水系统,雨污排水系统及室内建筑灭火器配置设计;室外部分另见室外给排水设计。该项目给水由市政管网直接供水。污水检查井及雨水检查井均按给排水标准图集02S515施工。
,共21张图。

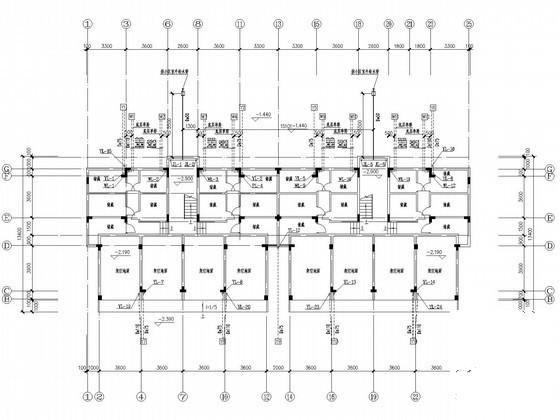

架空层平面图

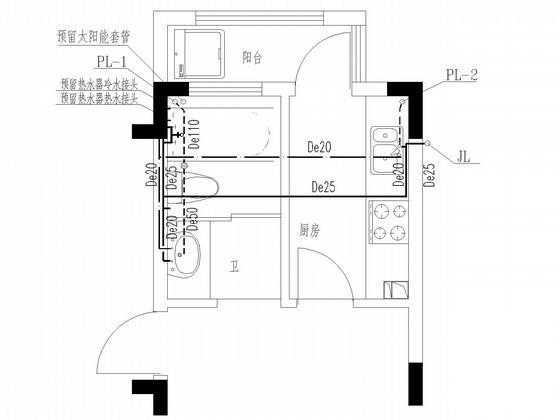

厨房卫生间管道布置平面详图

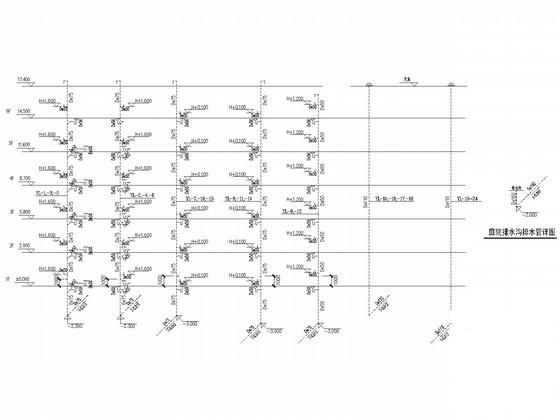

雨水排水系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 6层单元式住宅楼给排水CAD图纸 - 1
    第 1 张图
  • 6层单元式住宅楼给排水CAD图纸 - 2
    第 2 张图
  • 6层单元式住宅楼给排水CAD图纸 - 3
    第 3 张图

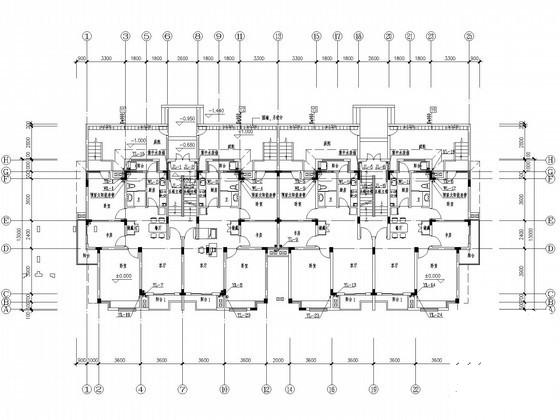

  • 6层单元式住宅楼给排水CAD图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
