多层住宅楼单元电气CAD施工图纸
- 建筑类别：住宅
- 建筑高度：多层建筑
- 地上层数：5层
- 地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：4张
- 设计年代：近代
- 接地方式：TN-C-S
- 设计：低压配电,电气照明,建筑物防雷,接地安全
- 弱电设计：通信系统,有线电视和卫星接收系统
附件详情
由市政提供一路380/220V电源,至该项目低压配电箱,低压配电总进户箱设在地下室平面；低压配电系统采用三相五线制 ~220/380V TN-C-S系统方式供电.设计内容：照明、电视、电话系统的设计。

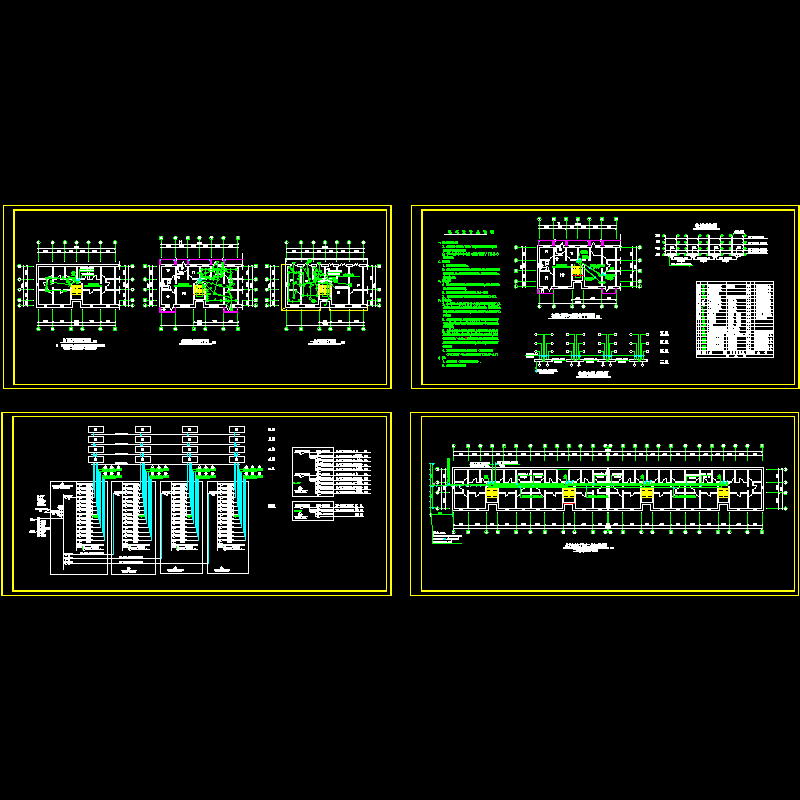

以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-
第 1 张图
以上是部分截图，请下载附件后查看完整高清内容
