高教园区14层单元式高层住宅楼建筑结构CAD施工图纸

  • 住宅类型(型体):板式
  • 商业:无
  • 建筑高度类型:高层建筑
  • 图纸设计深度:施工图
  • 项目所在地:浙江
  • 图纸设计风格:欧陆风格
  • 图纸设计流派:新古典
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 建筑设计面积:32346.39平方米
  • 占地面积:2156.91平方米
  • 地上层数:14层
  • 地下层数:1层
  • 地下室建筑设计面积:2192.75平方米
  • 设计效果图:无

附件详情

1.该项目为某高教园区十四层单元式高层住宅楼建筑结构施工图-37号楼,为地下一层,地上十四层.
该项目建筑工程等级为二级为二类高层建筑;耐火等级为二级;设计使用年限为50年,抗震设防为6度3级.
2.建筑面积和建筑高度
总建筑面积32346.39m ;
总占地面积2156.91m ;
总计容积建筑面积 :28995.25m ;
总地下室建筑面积: 2192.75m ;
总建筑面积32346.39m ;
建筑层高:S-37号楼:地下一层层高5100;地上一层层高5400;跃层住宅下层层高3300,上层层高3100.
建筑高度: 地上14层建筑51.35m室外地面至坡屋檐口).
本子项S-37号楼为每层四户,S-37号楼共25户.
S-37号楼为地下一层,地上14层的二类单元式高层住宅,耐火等级为二级,地下室耐火极限为一级.
住宅位于一层~十四层,除一层住宅为平层外,二~十一层为一跃二,十二~十四层为一跃三的住宅.
图纸内容包括 建筑施工 图,各层平面图、立面图、资料目录、设计说明等;和结构说明图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

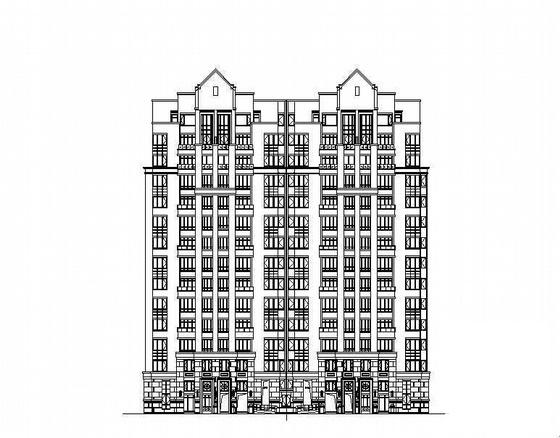

  • 高教园区14层单元式高层住宅楼建筑结构CAD施工图纸 - 1
    第 1 张图

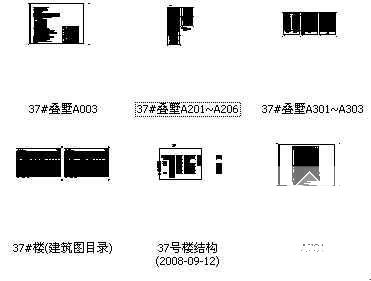

  • 高教园区14层单元式高层住宅楼建筑结构CAD施工图纸 - 2
    第 2 张图

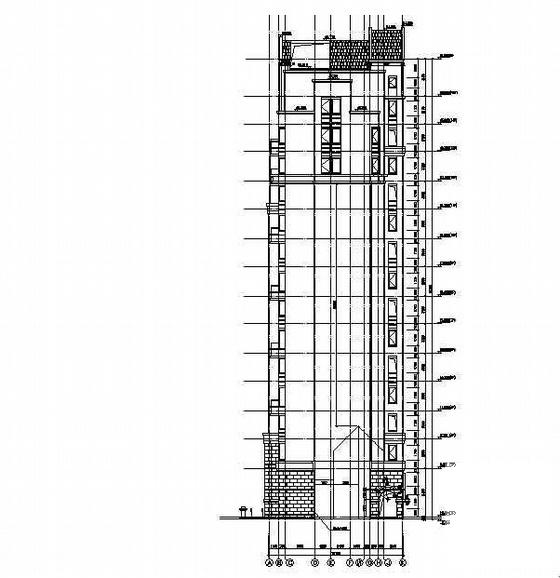

  • 高教园区14层单元式高层住宅楼建筑结构CAD施工图纸 - 3
    第 3 张图

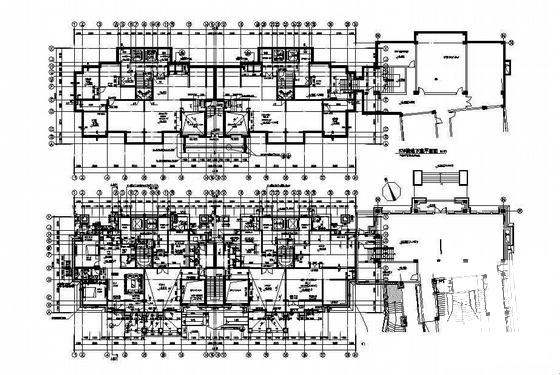

  • 高教园区14层单元式高层住宅楼建筑结构CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
