农业技术示范园二期2层赏獒楼建筑结构水暖电CAD施工图纸

资料简介
赚取积分

办公楼类型：企业办公楼
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
钢筋混凝土结构：框架剪力墙
图纸设计深度：施工图
项目所在地：辽宁
图纸设计风格：欧陆风格
图纸设计流派：新古典
图纸设计格式：天正建筑CAD 7.0,CAD2000
参考图纸：6张
建筑设计面积：562.98平方米
建筑高度：8.48m
地上层数：2层
设计效果图：无

附件详情

该资料为某农业技术示范园二期赏獒楼建筑结构水暖电施工图
首层：门厅、赏獒室、办公室、会议室等。
面积：295.91m2
二层：总裁办公室、阳光温室、厨房、餐厅等。
面积：267.07m2
总建筑设计面积：562.98m2
建筑设计结构形式为：框剪结构
抗震设防烈度：7
层数为： 2层
高度为： 8.48米
屋顶形式：屋顶
这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等，共6张图纸

另有配套结构、水、暖、电施工图。

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

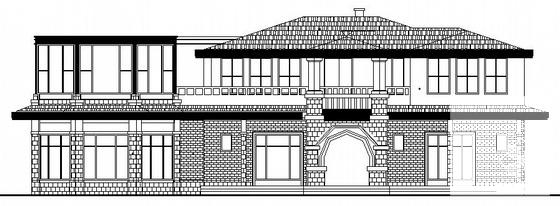

第 1 张图
第 2 张图

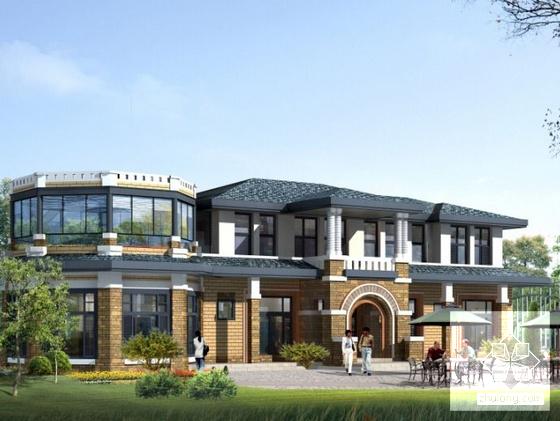

第 3 张图

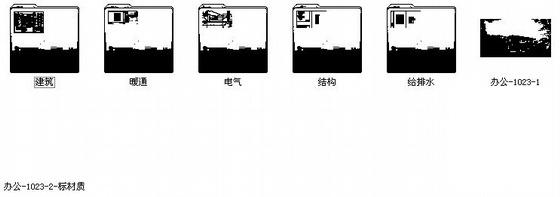

第 4 张图

以上是部分截图，请下载附件后查看完整高清内容
