4层框架结构科技馆地下室结构CAD施工图纸

  • 建筑类别:其他
  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 参考图纸:19张
  • 设计年代:近代

附件详情

本图纸为某个科技馆的结构施工图,地下一层,地上四层(局部五层),主要屋面结构高度27.4米。主体采用钢筋混凝土框架结构,二层4D电影厅屋盖采用钢结构双层网壳结构体系,基础类型为钻孔灌注桩基础,柱下独立承台和防水筏板。低于6度设防。
该资料包含:结构设计总说明、一层结构平面图、基础平面图、墙柱定位及配筋图、承台详图、科技馆总图建筑图等共19张图纸。
出图时间:近代.12。

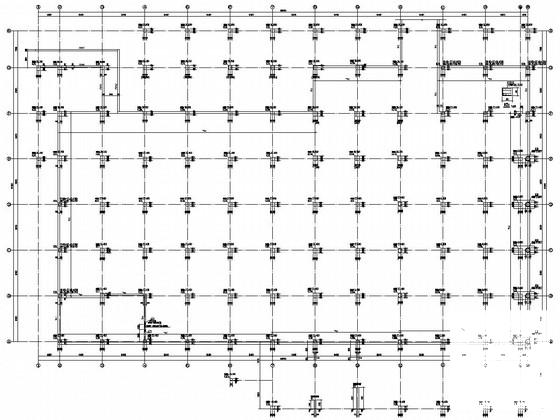

柱、墙定位及配筋图

主入口大台阶结构平面图

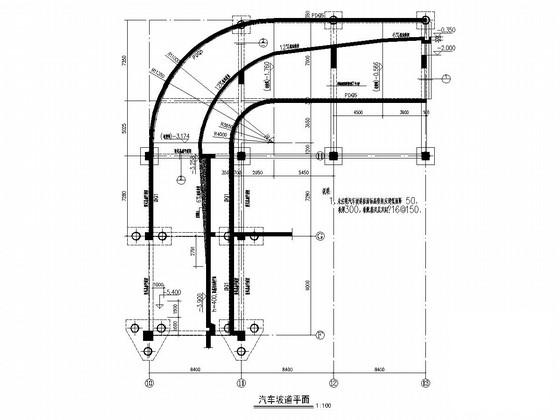

汽车坡道详图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

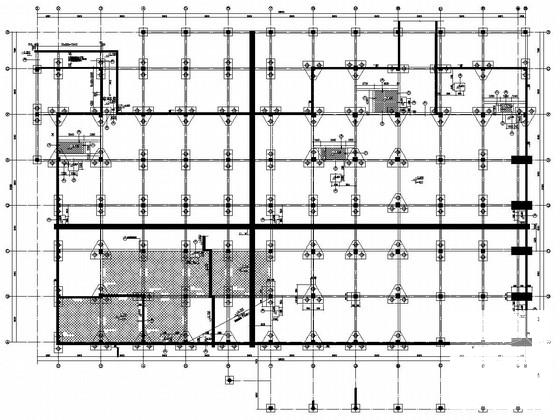

  • 4层框架结构科技馆地下室结构CAD施工图纸 - 1
    第 1 张图

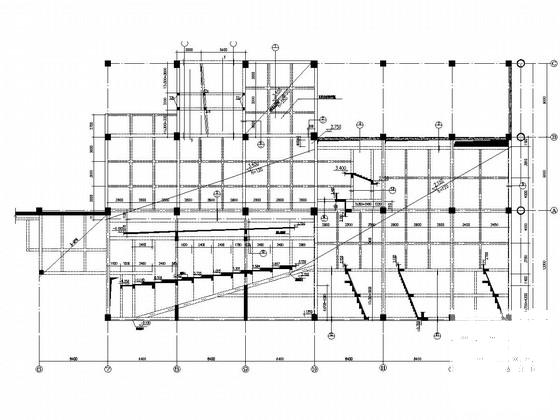

  • 4层框架结构科技馆地下室结构CAD施工图纸 - 2
    第 2 张图
  • 4层框架结构科技馆地下室结构CAD施工图纸 - 3
    第 3 张图
  • 4层框架结构科技馆地下室结构CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
