5层桩基础框架工业厂房结构CAD施工图纸

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:多层厂房
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 风压:0.55kN/平方米
  • 参考图纸:15张

附件详情

结构设计总说明、桩身剖面及详图、桩位 平面布置图 、柱结构平面图、地梁结构平面图、板结构平面图、梁结构平面图、 楼梯详图 共15张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

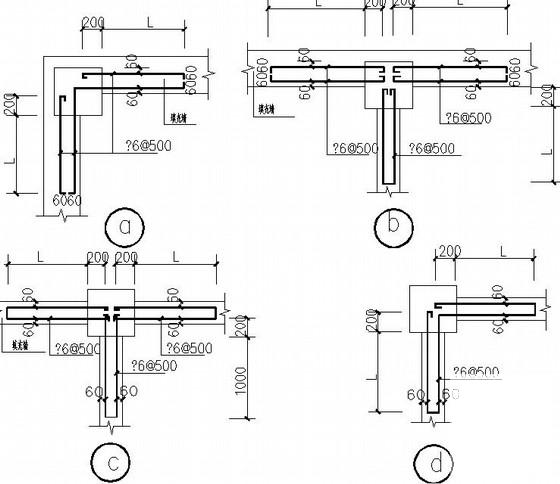

  • 5层桩基础框架工业厂房结构CAD施工图纸 - 1
    第 1 张图

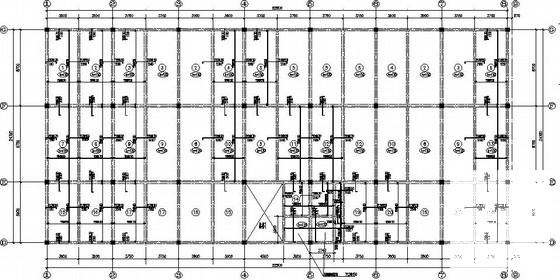

  • 5层桩基础框架工业厂房结构CAD施工图纸 - 2
    第 2 张图

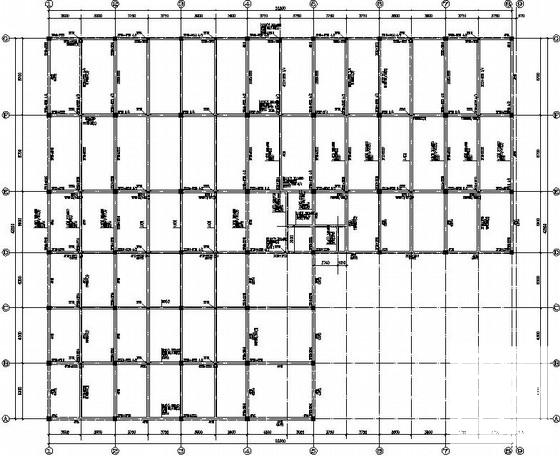

  • 5层桩基础框架工业厂房结构CAD施工图纸 - 3
    第 3 张图

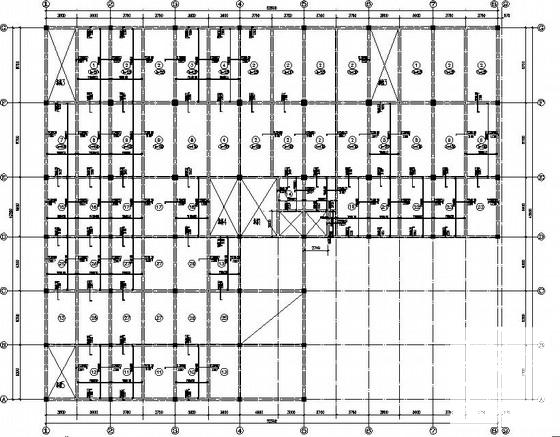

  • 5层桩基础框架工业厂房结构CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
