5层框架结构工业厂房结构CAD施工图纸

附件详情

现浇框架结构、抗震等级为四级,采用沉管灌注桩(端承摩擦桩),桩长24.5-25.5m。
该资料包含:
结构设计说明

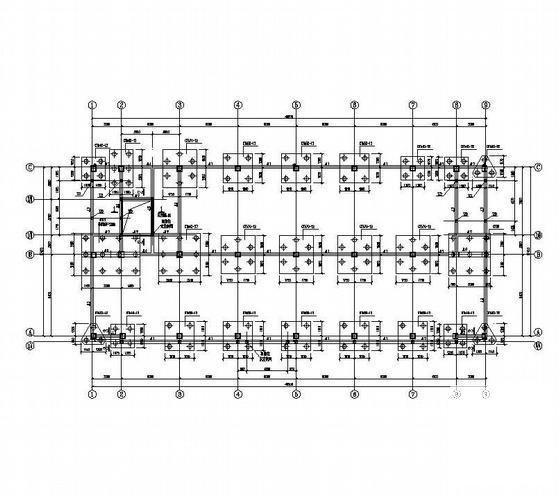

桩位 平面布置图
基础平面布置图

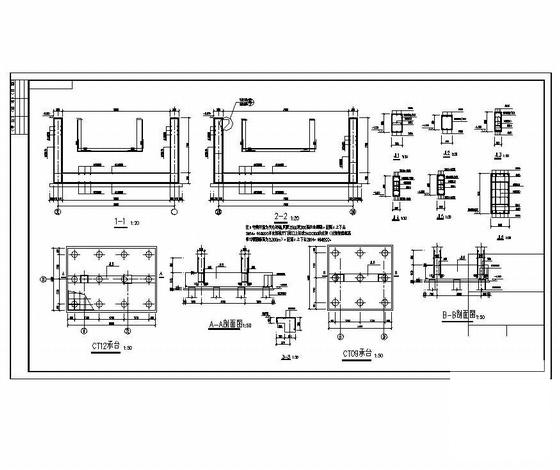

电梯井及承台详图
柱网平面布置图
各层梁板配筋图

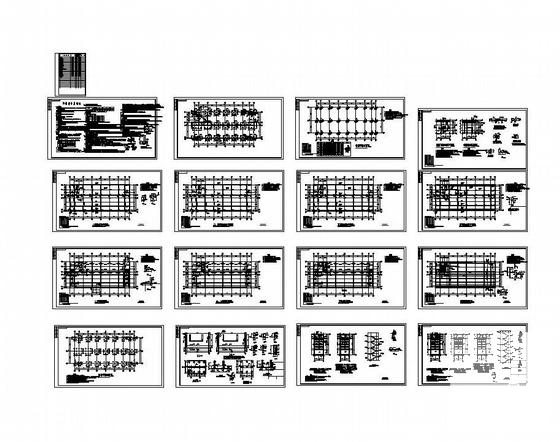

楼梯施工图等16张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 5层框架结构工业厂房结构CAD施工图纸 - 1
    第 1 张图
  • 5层框架结构工业厂房结构CAD施工图纸 - 2
    第 2 张图
  • 5层框架结构工业厂房结构CAD施工图纸 - 3
    第 3 张图
  • 5层框架结构工业厂房结构CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
