20层框架剪力墙研发中心结构CAD施工图纸（3层裙房）

• 建筑类别：商业

• 建筑高度类型：高层建筑

• 建筑地上层数：20层

• 建筑地下层数：1层

• 图纸设计深度：施工图

• 民用建筑设计使用年限：50年

• 建筑设计结构形式：钢筋混凝土结构

• 钢筋混凝土结构：框架剪力墙

• 基础形式 ：桩基础

• 结构安全等级：二级

• 地基基础设计等级：甲级

• 结构最大跨度：25.2m

• 风压：0.40kN/平方米

• 雪压：0.35kN/平方米

• 地下室功能：设备用房

• 参考图纸：33张

• 设计年代：近代

附件详情

该工程包括主楼、裙楼和车库部分。地下一层，地上20层，建筑高度81.7m，楼东西长88.5m，南北宽38m.其中主楼为地上20层，地下1层；裙楼为地上3层，地下1层；车库为地下一层，地下一层层高为5.9m，一层层高为4.2m，二、三层层高为3.8m，标准层层高为3.8m,第二十层层高5.8m，设备层层高3.3m。工程总建筑面积为28030平方米，总工期为500天。该项目基槽开挖平均深度为4.5米，地下室及主楼框架梁抗震等级为二级,抗震设防烈度为7度。建筑设计结构形式为框架剪力墙结构，主楼为桩基础，裙楼及车库为独立基础。按设计要求基础部分设置两条800mm宽的伸缩后浇带，一条800mm宽的沉降后浇带，主楼与裙楼之间设置一条伸缩缝。 采用钻孔灌注桩基础加柱下独立基础，7度抗震设防，基本地震加速度0.15g。包括：结构设计总说明，基础平面布置图，框架柱平面布置图，承台详图，框架柱配筋表，楼梯详图，坡道详图等。

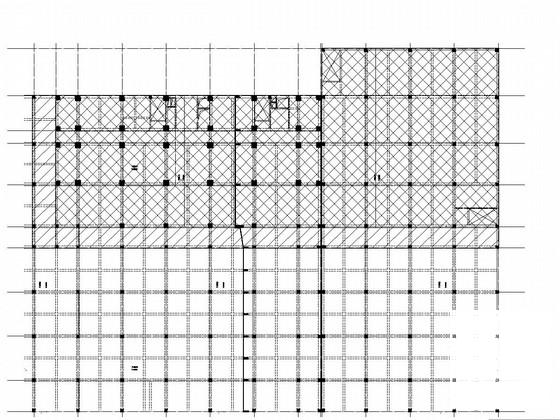

板配筋平面

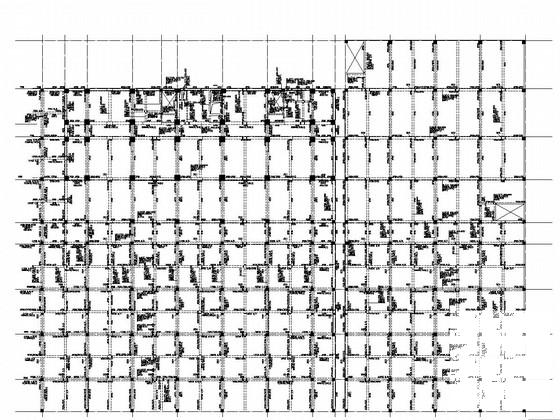

梁配筋平面

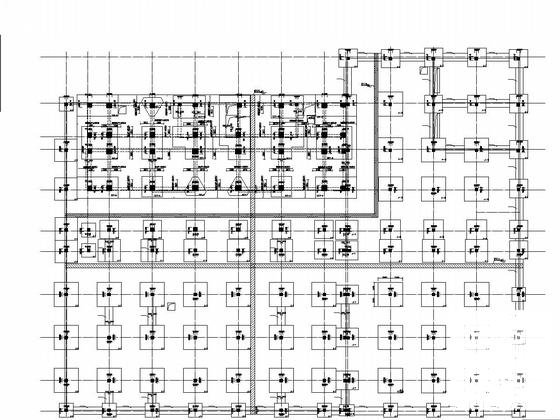

基础平面

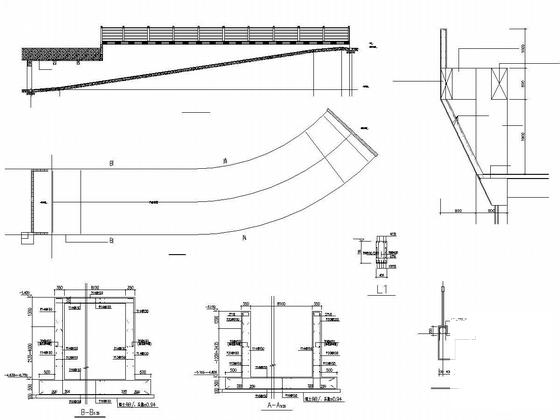

坡道

基础详图

楼梯详图

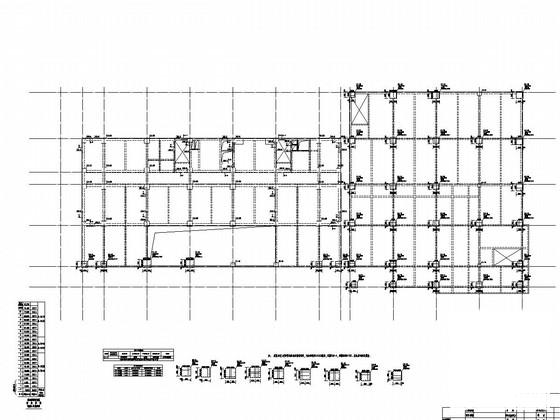

柱配筋平面
