网架结构收费站结构CAD施工图纸(6度抗震)

  • 建筑类别:交通建筑
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 建筑地下层数:0层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:网架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 风压:0.5kN/平方米
  • 雪压:0.3kN/平方米
  • 参考图纸:4张
  • 设计年代:近代

附件详情

混凝土柱支撑、正放四角锥网架结构收费站结构施工图。6度抗震设防,独立基础。包括:结构设计总说明,基础平面布置图,基础详图,网架 平面布置图 ,构件表,大样图等共计4张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

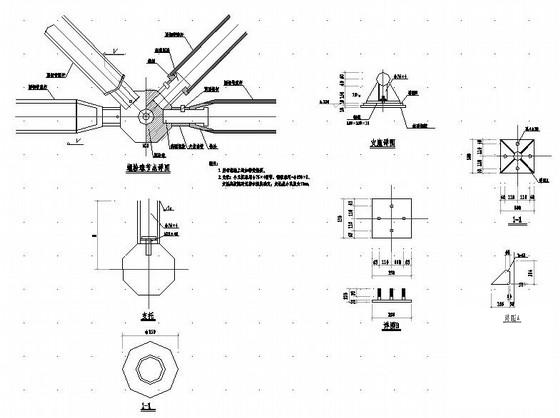

  • 网架结构收费站结构CAD施工图纸(6度抗震) - 1
    第 1 张图

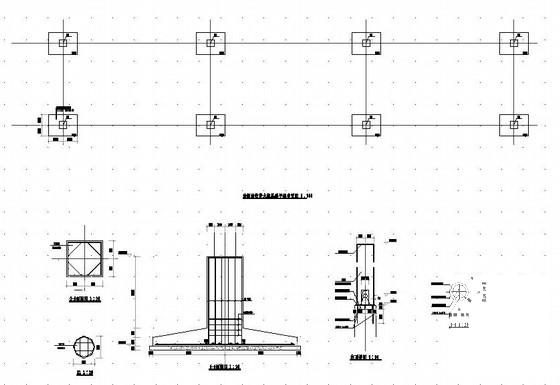

  • 网架结构收费站结构CAD施工图纸(6度抗震) - 2
    第 2 张图

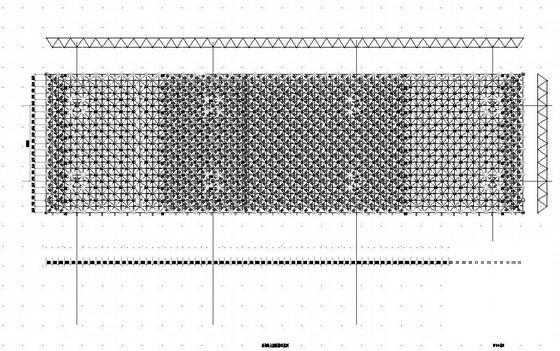

  • 网架结构收费站结构CAD施工图纸(6度抗震) - 3
    第 3 张图
  • 网架结构收费站结构CAD施工图纸(6度抗震) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
