44米跨莲花型采光顶管桁架结构CAD施工图纸(总平面布置图)
- 建筑类别：商业
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：桁架
- 结构安全等级：二级
- 抗震设防烈度：6度抗震
- 风压：0.35kN/平方米
- 雪压：0.50kN/平方米
- 参考图纸：17张
附件详情

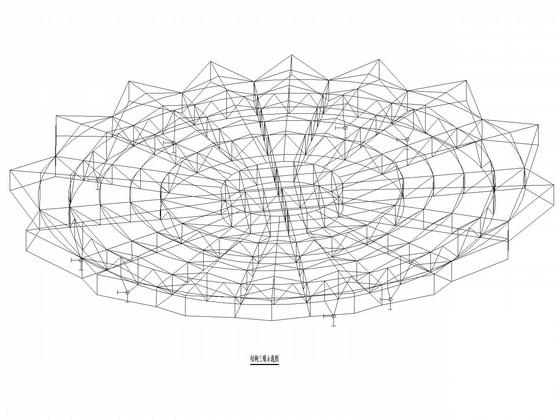

管桁架设计说明、结构三维示意图、原砼柱布置图、椭圆柱子定位图、结构总平面布置图、剖面图、顶部造型结构平面布置图、上弦杆平面布置图、下弦杆
平面布置图
、桁架大样图、节点大样图、马道及吊钩定位图共17张图纸。

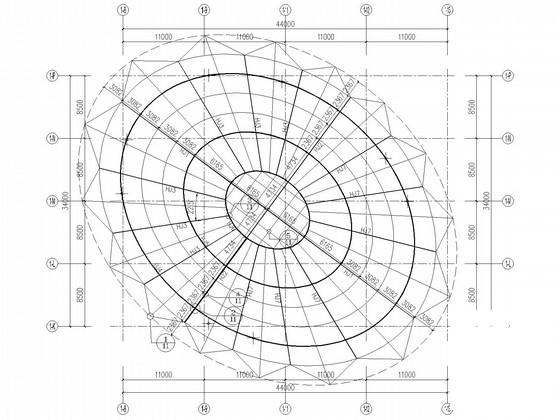

结构总平面布置图

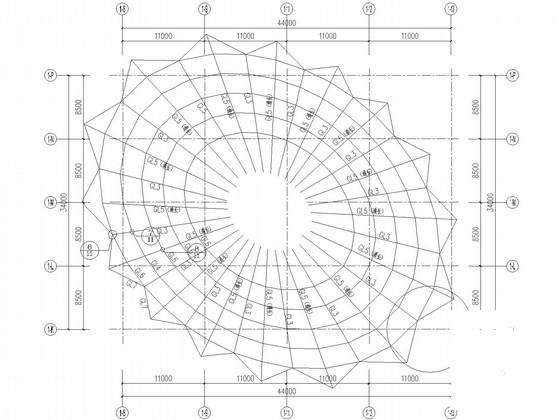

顶部造型结构平面布置图

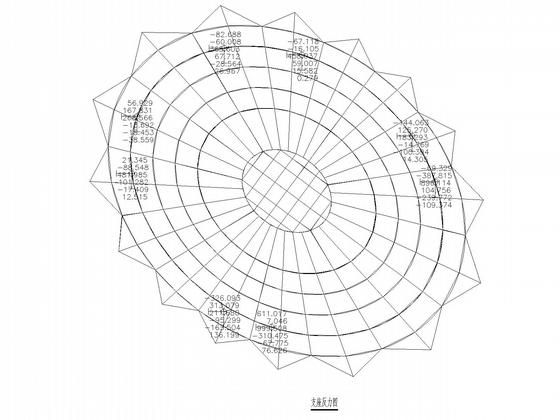

支座反力图

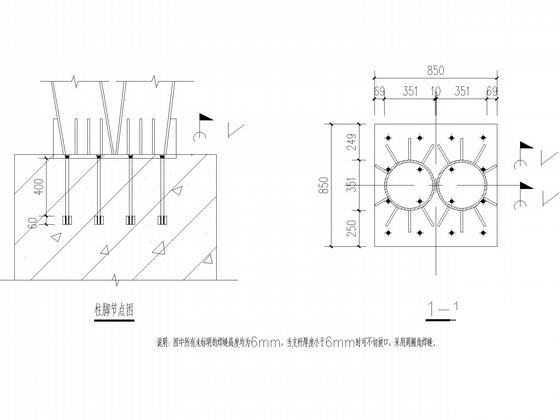

柱脚节点
上弦杆平面布置图
