采光顶钢桁架结构施工图纸

  • 建筑类别:餐饮
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:桁架
  • 结构安全等级:二级
  • 风压:0.50kN/平方米
  • 雪压:0.65kN/平方米
  • 参考图纸:16张
  • 设计年代:近代

附件详情

设计与施工说明、钢结构整体 平面布置图 、管桁架轴测图、管桁架节点编号图、管桁架节点坐标表、管桁架杆件截面图、管桁架弦杆长度图、管桁架腹杆长度图、管桁架HJ施工详图、屋面檩条、立面铝型材布置图共16张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

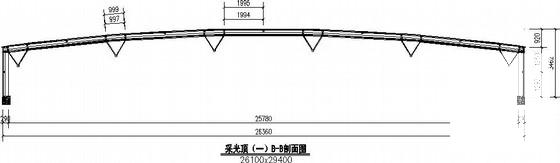

  • 桁架结构图纸 - 1
    桁架结构图纸 - 1

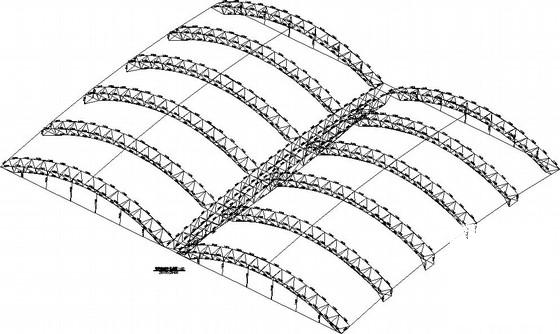

  • 桁架结构图纸 - 2
    桁架结构图纸 - 2

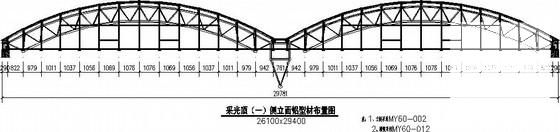

  • 桁架结构图纸 - 3
    桁架结构图纸 - 3

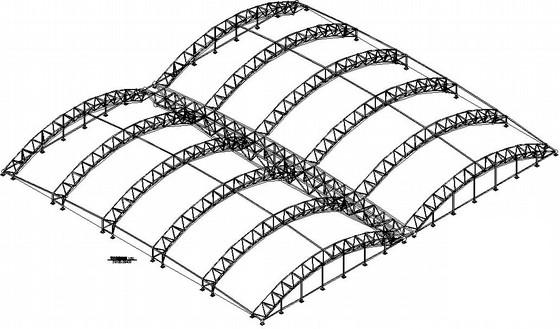

  • 桁架结构图纸 - 4
    桁架结构图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
