4层钢框架结构餐饮商业中心结构CAD施工图纸（建筑图纸）(基础设计等级)

附件详情

该项目是大学餐饮商业中心项目，地上4层，钢框架结构，总建筑设计面积：19623.87平方米，抗震设防烈度为7度。独立基础，基础设计等级为乙级。

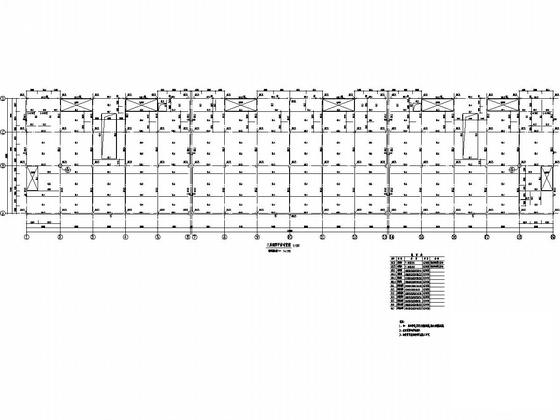

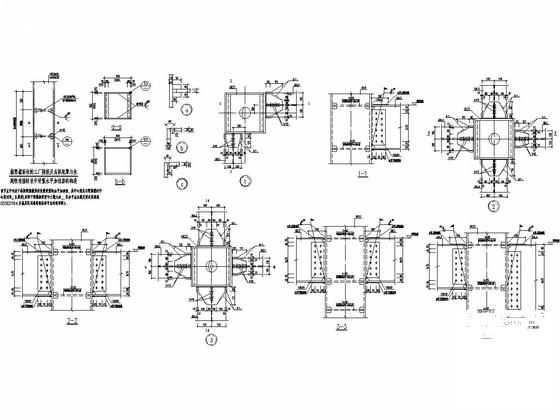

结构专业该资料包含：结构设计总说明，基坑开挖图，基础 平面布置图 ，基础详图，柱脚螺栓布置图，板配筋图，钢梁布置图，节点详图，钢筋桁架楼承板节点详图，楼梯图等共计24张图。
建筑专业该资料包含：建筑设计总说明，平面图，立面图，剖面图，详图，地沟平面图等共计12张图。
分享投稿时间：近几年4月。
