砌体结构安置房小区大门结构CAD施工图纸(建筑图纸)(基础设计等级)

  • 建筑类别:交通建筑
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构
  • 基础形式 :条形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.55kN/平方米
  • 参考图纸:4张
  • 设计年代:近代

附件详情

该项目是安置房小区大门项目,地上一层,结构型式为砌体结构,高度为2.7m,建筑设计面积:21.5平方米,抗震设防烈度为7度,条形基础,基础设计等级为丙级。
该资料包含:结构设计总说明,基础 平面布置图 ,屋顶板平面配筋图,基础详图,建筑专业施工图设计统一说明,平面图,立面图,剖面图。
分享投稿时间:近几年12月。

门卫结构图

平面图、立面图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

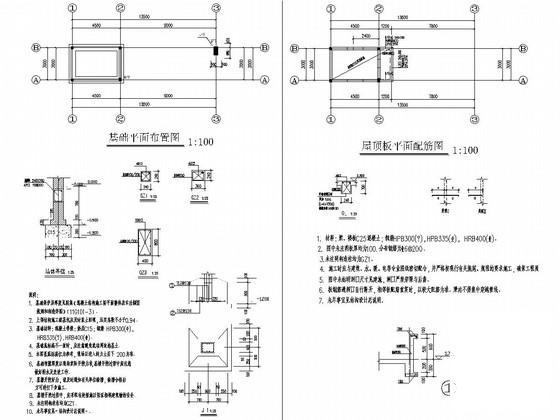

  • 砌体结构安置房小区大门结构CAD施工图纸(建筑图纸)(基础设计等级) - 1
    第 1 张图

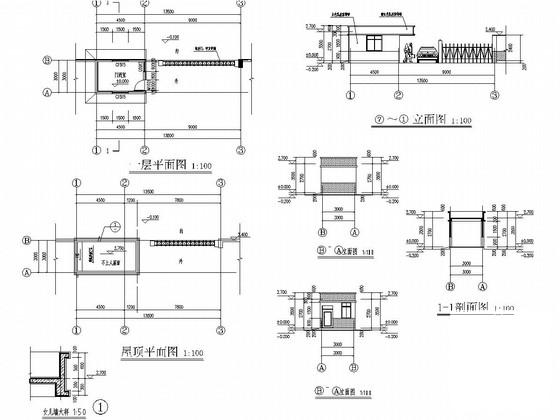

  • 砌体结构安置房小区大门结构CAD施工图纸(建筑图纸)(基础设计等级) - 2
    第 2 张图
  • 砌体结构安置房小区大门结构CAD施工图纸(建筑图纸)(基础设计等级) - 3
    第 3 张图
以上是部分截图,请下载附件后查看完整高清内容
