22985平米21层写字楼全套设计施工大样图

资料简介
赚取积分

附件设计说明：有
建筑类别：办公
建筑高度类型：多层建筑
建筑设计面积：22985.12平方米
建筑地上层数：21层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：94张
设计年代：近代
地下室用途：车库
生活供水设计：生活给水系统
排水设计：雨水系统
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
供水设备：水泵站
供水方式：市政供水
供水分区：四区
雨水重现期：5年
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：40
大样节点：卫生间
项目所在地：海南

附件详情

设计总说明
给排水及消防平面图
喷淋平面图
消火栓系统原理图
给排水系统原理图
喷淋系统原理图
卫生间大样图
正压送风系统原理图
通风空调防排烟平面图
地上低压竖向配电系统图
动力配电平面图
照明平面图
弱电平面图
楼层强弱电井布置大样图

附件详情

该资料为海南某写字楼给排水施工图，其中包含给排水、电气和暖通空调的设计。该项目总建筑面积22985.12平方米。地上二十一层，建筑高度81.00m。属于一类办公楼，建筑耐火等级为一级。
设计内容：生活给水系统，生活排水系统，雨水排水系统，消火栓系统，喷淋系统、办公室内空调系统、通风系统、空调系统、安保自动化系统、火灾自动报警及消防联动控制系统等。
，共94张图。

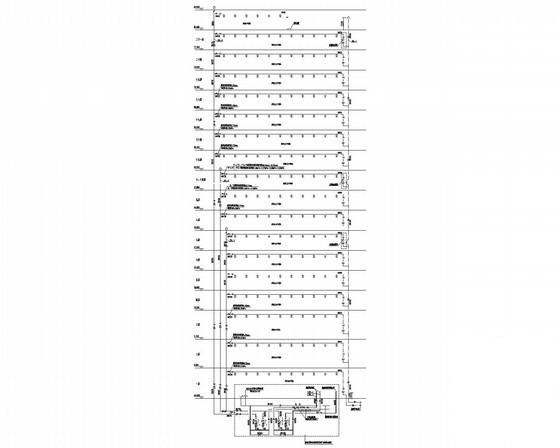

喷淋系统原理图
