高层写字楼电气施工图纸

资料简介
赚取积分

建筑类别：办公
建筑高度：高层建筑
建筑结构形式：钢筋混凝土结构
地上层数：25层
地下层数：2层
图纸设计深度：施工图
参考图纸：50张
地下室用途：人防,车库,设备用房
节点大样：人防,其它
负荷等级：一级
防雷等级：第三类
有线广播：火灾应急
接地方式：TN-S
项目地址：浙江
强电设计： ,低压配电,电气照明,建筑物防雷,接地安全
弱电设计： ,广播系统

附件详情

该项目为高层综合性写字楼，高度98.2m,地下两层，地上25层，属于1类高层建筑，其供电负荷等级为一级。该项目引入二路独立10KV电源，二路电源同时工作，互为备用。在地下一层设用户专用10/0.4kV变配电所。所有的重要负荷均采用0.4kV双电源供电，且末端自动切换；三类负荷采用0.4kV单电源供电。
设计包括：照明、动力、、弱电、人防、无障碍设计等。
2006-6-28

以下是附件的其中一部分截图，共9张，您也可以搜索更多您想要的资源

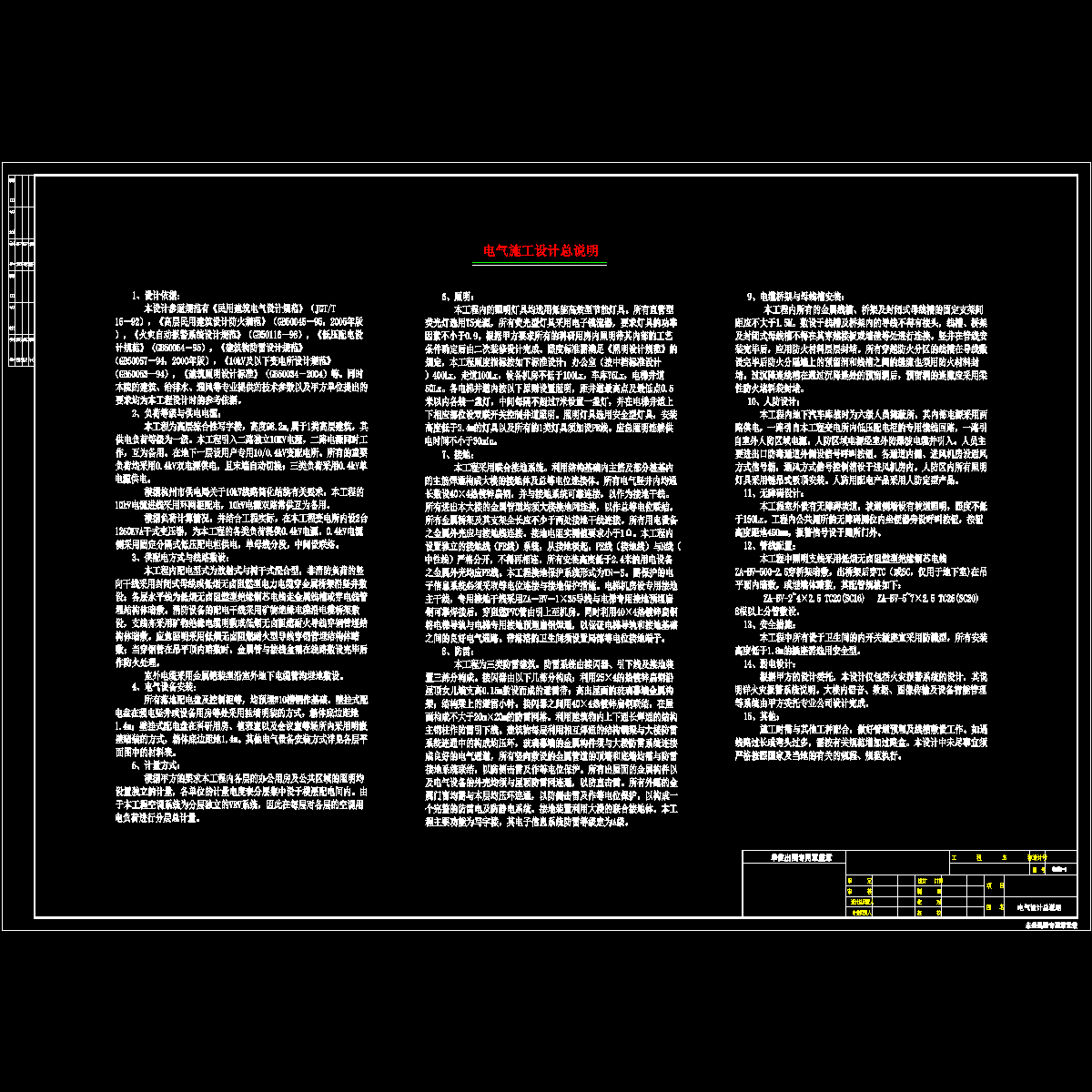

1.总说明.dwg

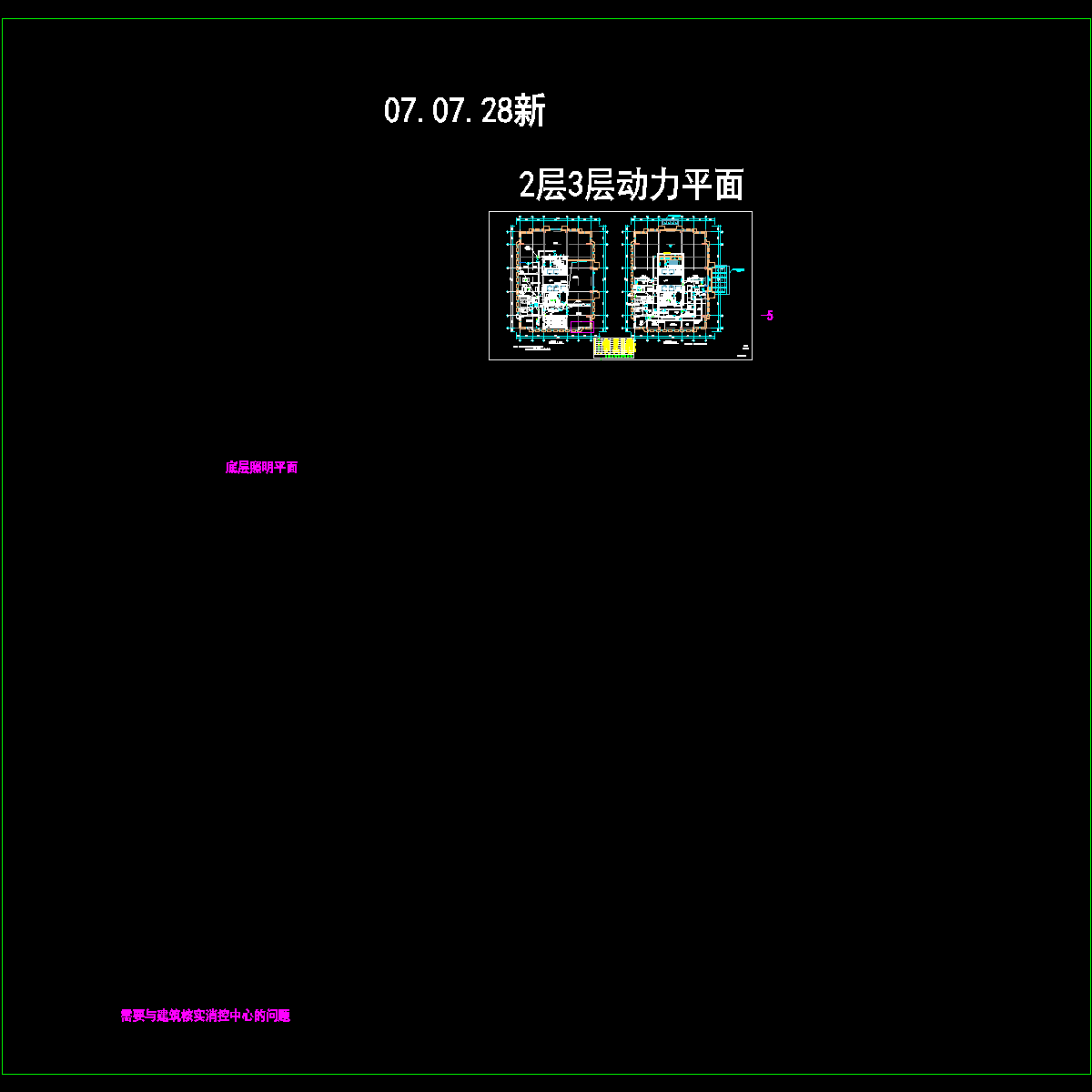

10.2层3层动力平面电施-10修a.dwg

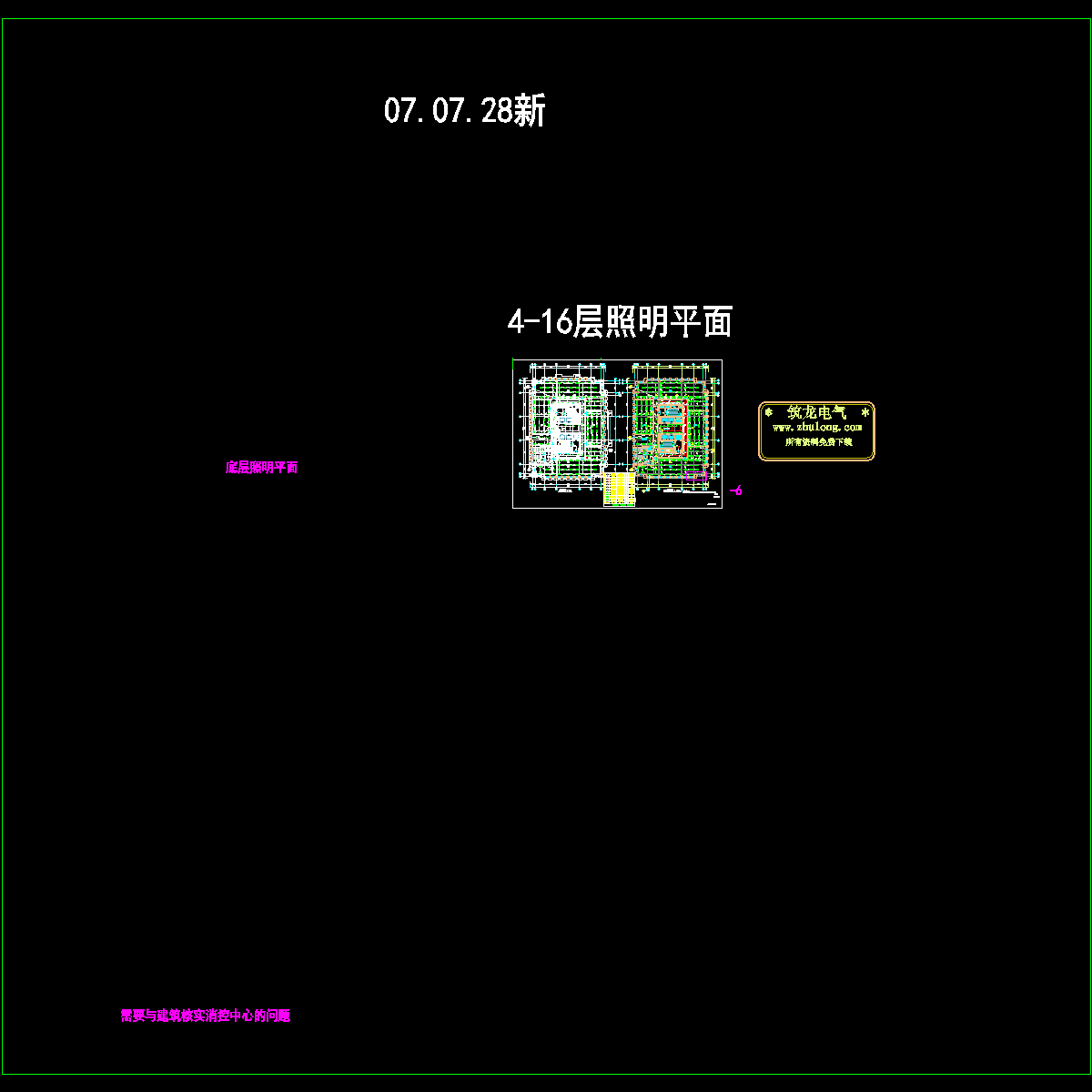

11.4-16层照明平面电施-11修a.dwg
13.23层24层电气平面电施-13修a.dwg

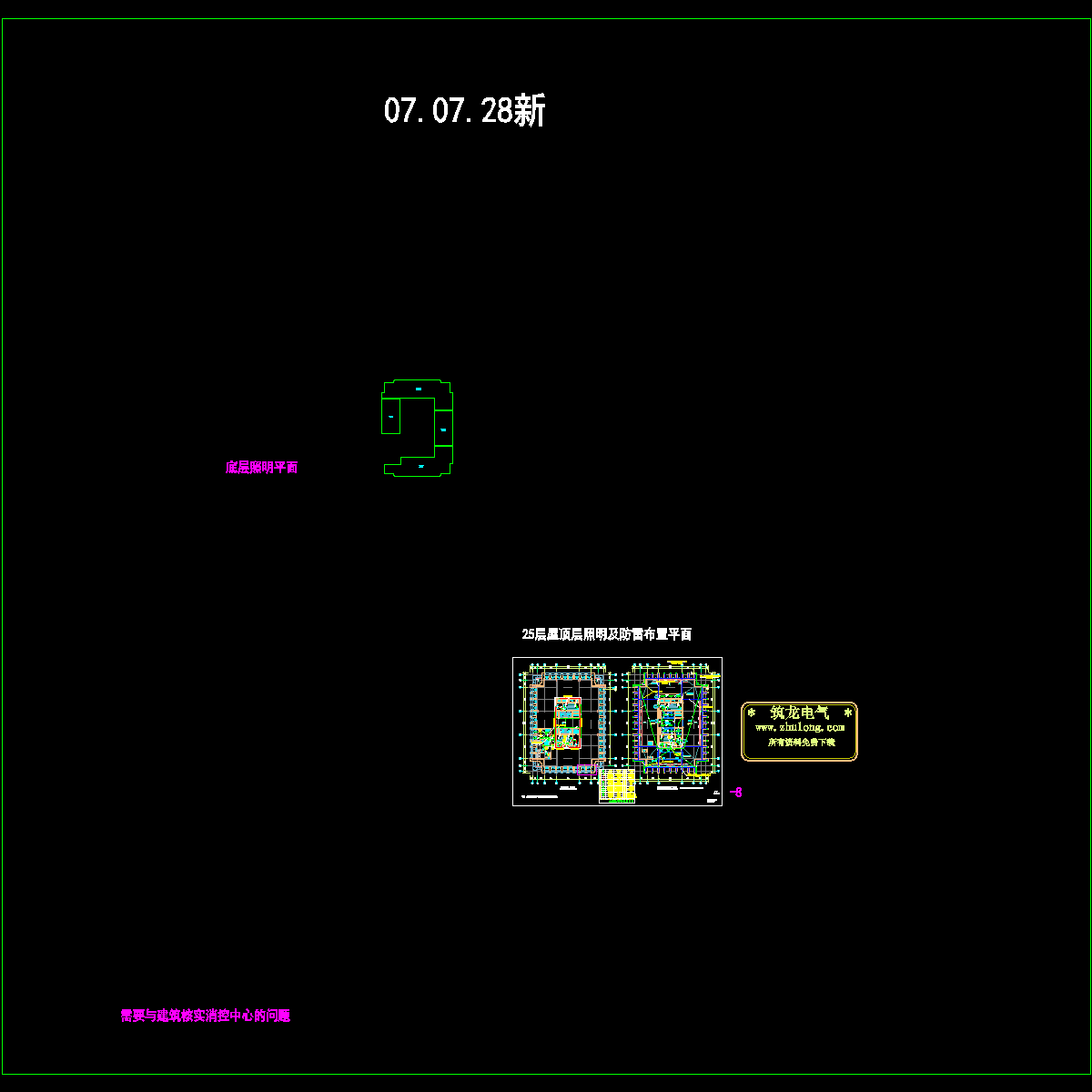

15.25层屋顶层照明及防雷布置平面电施-15修a.dwg
