3层框架生产车间厂房结构CAD施工图纸（独立基础）
- 建筑类别：工业建筑
- 厂房建筑高度类型：多层厂房
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架,轻钢结构
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：7度抗震
- 风压：0.40kN/平方米
- 雪压：0.40kN/平方米
- 参考图纸：8张
附件详情
结构工程说明、结构一般构造详图、钢结构
结构设计说明
、混凝土结构施工图、
楼梯详图
、SJ详图、钢结构详图、基础详图及柱平法配筋施工图共8张图纸。
柱平法配筋施工图
基础剖面图
SJ
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

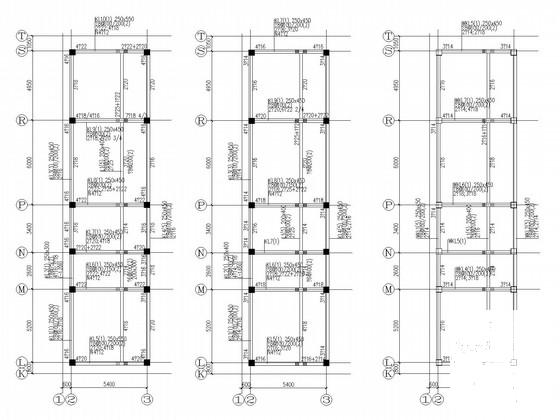

第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-09-15
- 评论次数：0
- 浏览次数：0
- 文件大小：0.84 MB
- 收藏次数：0
-
文件名称：
附件-995876669789978878786.zip
