六层框架结构住宅楼结构设计施工图平面图

  • 建筑设计结构形式:框架结构
  • 抗震烈度:6度抗震
  • 层数:6层
  • 设计使用年限:50年
  • 设计风压:0.30KN/平方米

附件详情

某六层框架住宅结构设计图
该资料为:某六层框架住宅结构设计图
该资料包含:
结构设计总说明、人工挖孔桩统一说明、基础平面图、墙柱轴线定位及截面变化图、柱表、基础层梁钢筋图、
梁钢筋图、板钢筋图、天面层梁钢筋图、天面层板钢筋图、梯屋顶层梁钢筋图、梯屋顶层板钢筋图、梯表、水箱表、墙柱轴线定位及截面变化图、基础地梁钢筋图、柱表共12张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

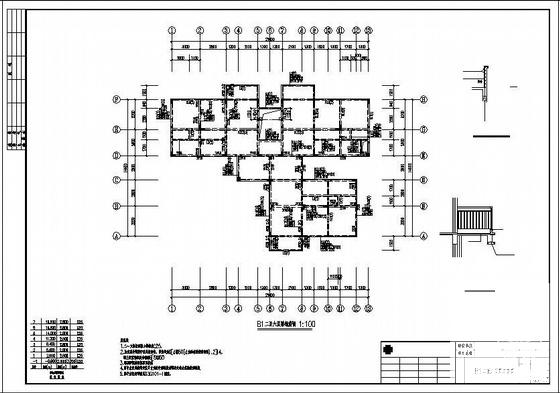

  • 框架结构住宅楼设计 - 1
    框架结构住宅楼设计 - 1

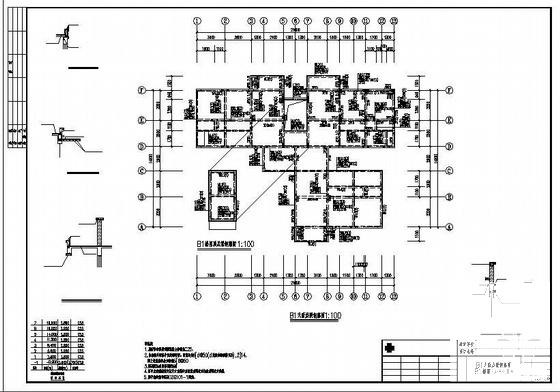

  • 框架结构住宅楼设计 - 2
    框架结构住宅楼设计 - 2

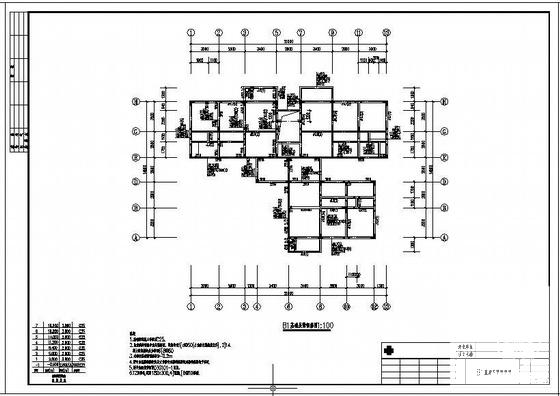

  • 框架结构住宅楼设计 - 3
    框架结构住宅楼设计 - 3

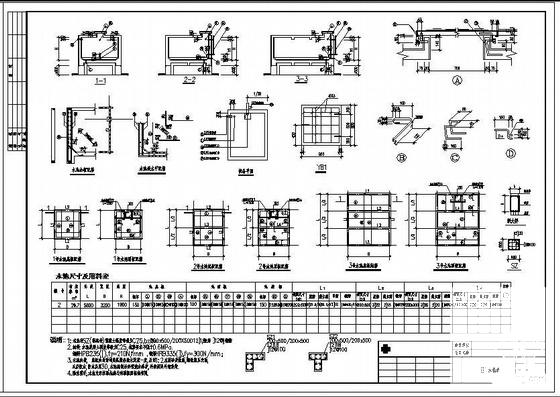

  • 框架结构住宅楼设计 - 4
    框架结构住宅楼设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
