6层框架结构住宅楼结构设计施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :条形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:8度抗震
  • 参考图纸:21张

附件详情

该项目是江苏六层框架结构住宅项目,钢筋混凝土交叉梁基础,基础设计等级为丙级,抗震设防烈度为8度,场地为Ⅲ类。包括:结构设计总说明,基础平面布置图,基础梁配筋图,柱结构 平面布置图 ,梁配筋图,板配筋图, 楼梯详图 ,建筑设计说明,平立剖面图等共计21张图。

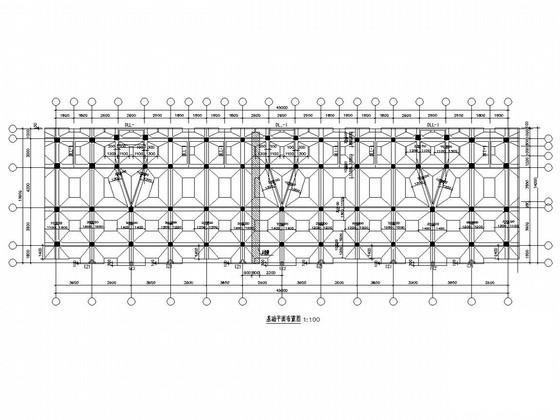

基础平面布置图

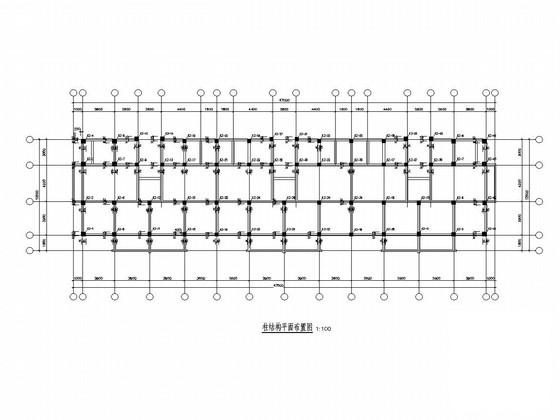

柱结构平面布置图

六层板结构平面图

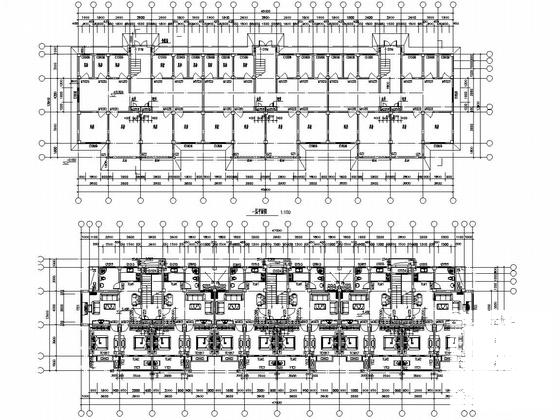

平面图

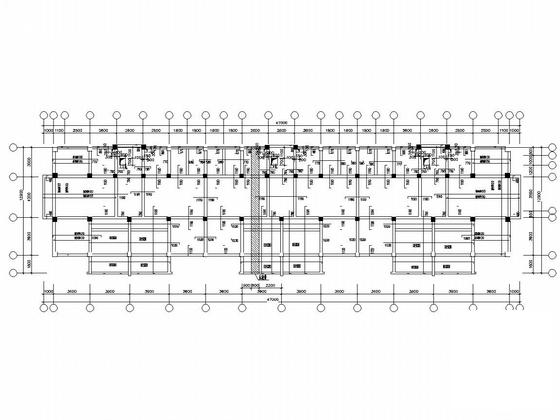

梁结构平面图
