9层框架结构住宅楼结构设计施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:9层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :混凝土基础,独立基础
  • 结构安全等级:二级
  • 抗震设防烈度:抗震不设防
  • 风压:0.35kN/平方米
  • 雪压:0.55kN/平方米
  • 地下室功能:其他
  • 参考图纸:24张
  • 设计年代:近代

附件详情

该资料包含:
结构设计总说明、基础平面布置图、地下一层结构平面图、地下一层梁配筋平面图、柱 平面布置图 、板配筋平面图、梁配筋平面图、屋面板配筋平面图、屋面梁配筋平面图、隔热层板配筋平面图、隔热层梁配筋平面图、楼梯配筋详图共24张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

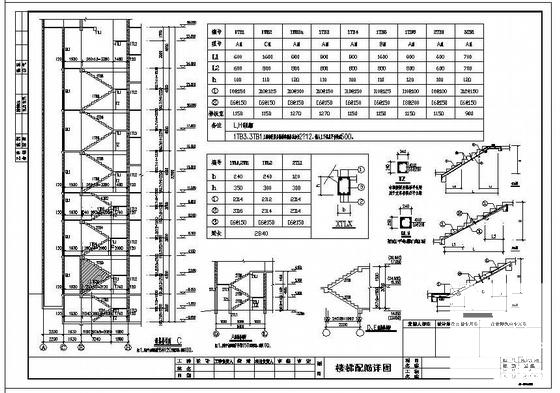

  • 框架结构住宅楼设计 - 1
    框架结构住宅楼设计 - 1

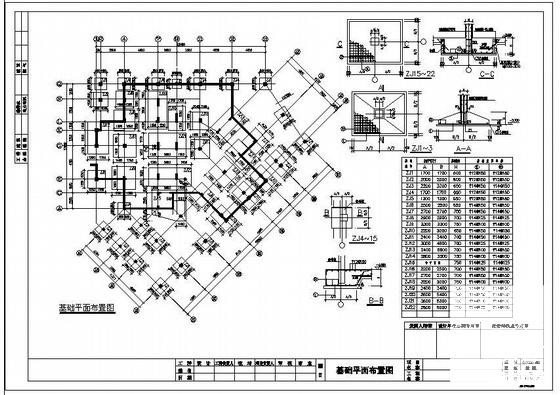

  • 框架结构住宅楼设计 - 2
    框架结构住宅楼设计 - 2

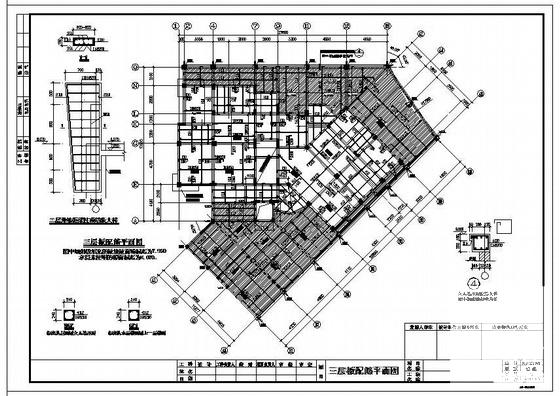

  • 框架结构住宅楼设计 - 3
    框架结构住宅楼设计 - 3

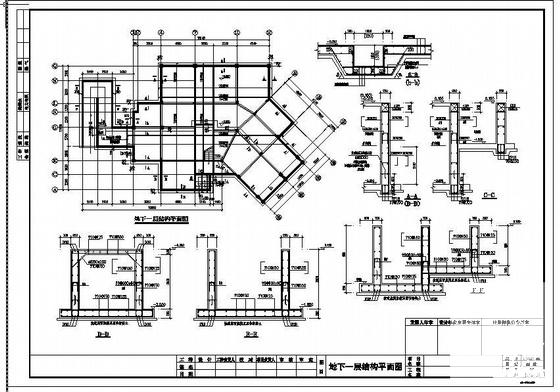

  • 框架结构住宅楼设计 - 4
    框架结构住宅楼设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
