5层框架结构住宅楼结构设计施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:18张
  • 设计年代:近代

附件详情

该项目是江西住宅项目,地上5层,框架结构,采用预应力高强混凝土管桩(PHC桩),基础设计等级为乙级,抗震设防烈度为6度。

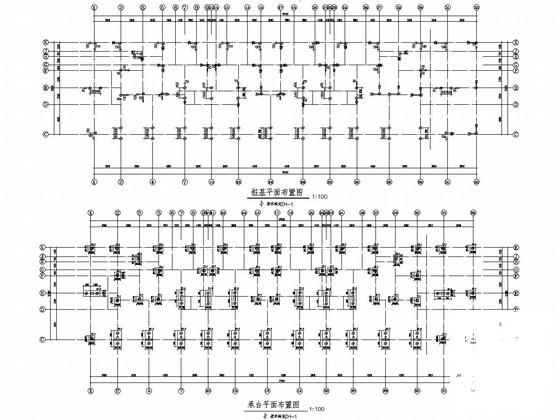

该资料包含: 结构设计说明 ,桩基平面布置图,承台平面布置图,预应力管桩设计说明,柱 平面布置图 ,梁配筋图,板配筋图,墙身详图,详图大样,楼梯图等共计18张图。
分享投稿时间:近几年7月。

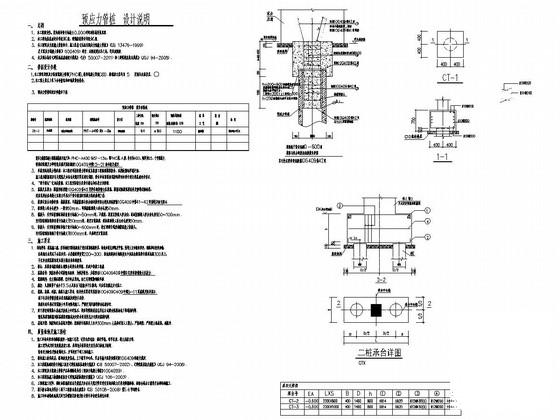

预应力管桩设计说明

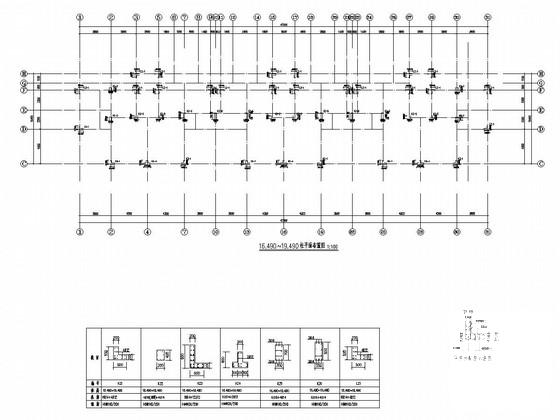

16.490~19.490柱平面布置图

三~五层板配筋图

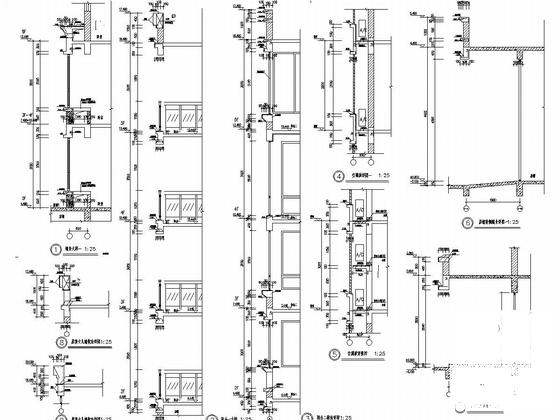

墙身详图

楼梯配筋图

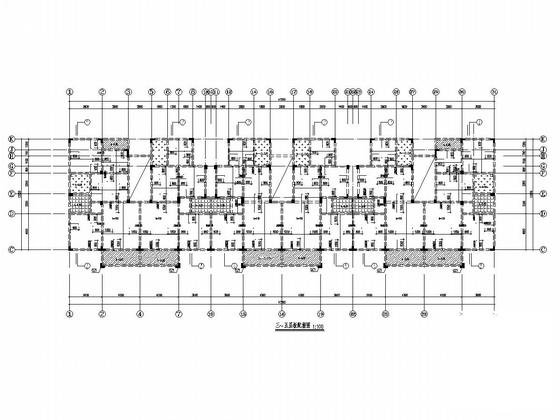

三~五层梁配筋图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 框架结构住宅楼设计 - 1
    框架结构住宅楼设计 - 1
  • 框架结构住宅楼设计 - 2
    框架结构住宅楼设计 - 2
  • 框架结构住宅楼设计 - 3
    框架结构住宅楼设计 - 3
  • 框架结构住宅楼设计 - 4
    框架结构住宅楼设计 - 4
  • 框架结构住宅楼设计 - 5
    框架结构住宅楼设计 - 5
  • 框架结构住宅楼设计 - 6
    框架结构住宅楼设计 - 6
  • 框架结构住宅楼设计 - 7
    框架结构住宅楼设计 - 7
以上是部分截图,请下载附件后查看完整高清内容
