6层住宅楼建筑CAD施工图纸

  • 图纸设计深度:施工图
  • 建筑高度:21.75米
  • 建筑层数:6
  • 设计效果图:无
  • 有无人防:无

附件详情

该资料为某六层住宅 建筑施工 图 (带跃层)
工程建筑面积建筑设计结构形式为:框剪结构、层数为:6层、高度为:21.75米
这份参考资料包括各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等,共20张图纸
设计功能包括:起居室、客厅、厨房等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

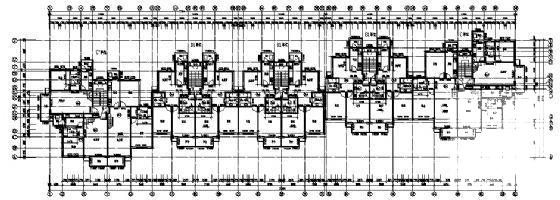

  • 6层住宅楼建筑CAD施工图纸 - 1
    第 1 张图

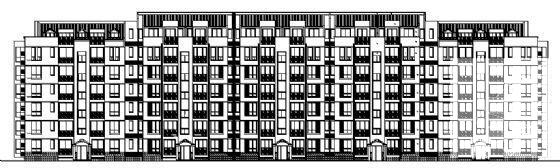

  • 6层住宅楼建筑CAD施工图纸 - 2
    第 2 张图

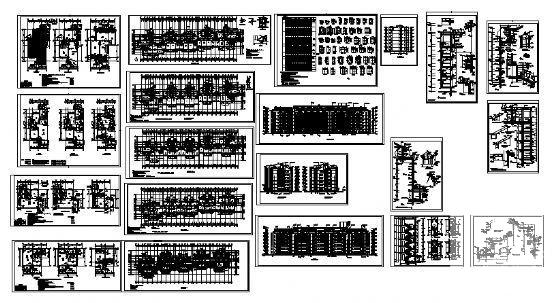

  • 6层住宅楼建筑CAD施工图纸 - 3
    第 3 张图

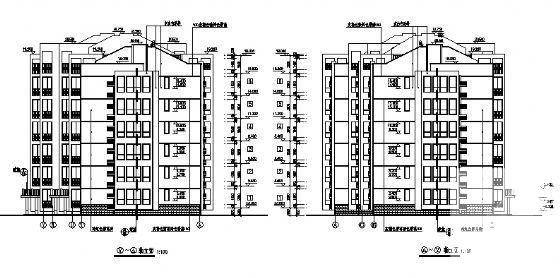

  • 6层住宅楼建筑CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
