小区9层住宅楼建筑施工CAD图纸

附件详情

该资料为深圳某小区九层住宅楼 建筑施工
工程建筑建筑设计结构形式为:钢筋混凝土结构、层数为: 9层、高度为: 28.8米
这份参考资料包括资料目录、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等,共17张图纸
设计功能包括:客厅、厨房、卧室等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

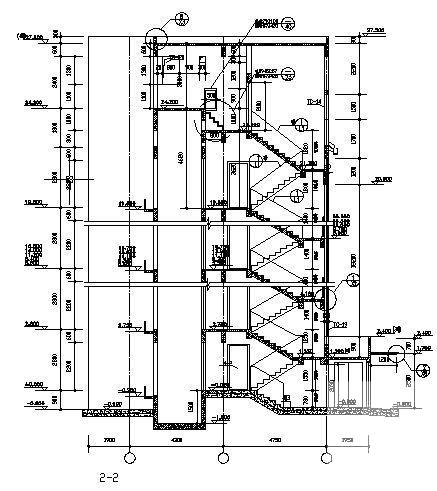

  • 小区9层住宅楼建筑施工CAD图纸 - 1
    第 1 张图

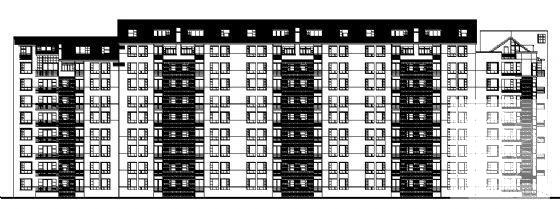

  • 小区9层住宅楼建筑施工CAD图纸 - 2
    第 2 张图

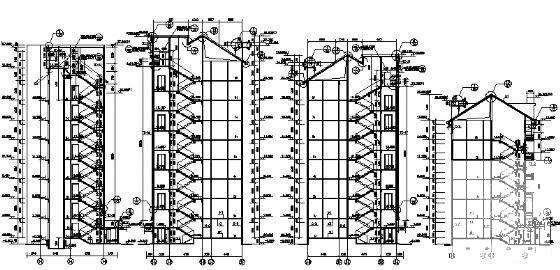

  • 小区9层住宅楼建筑施工CAD图纸 - 3
    第 3 张图
  • 小区9层住宅楼建筑施工CAD图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
