17层住宅楼建筑施工CAD图纸

  • 建筑高度类型:高层建筑
  • 图纸设计深度:施工图
  • 项目所在地:浙江
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:22张
  • 建筑设计面积:14825.22平方米
  • 占地面积:1930.26平方米
  • 建筑高度:53.05m
  • 地上层数:17层
  • 设计效果图:无

附件详情

占地面积:1930.26平方米,
总建筑设计面积:14825.22平方米
层数:17层,
建筑高度:53.05米
各层建筑平面图、立面图、剖面图、 节点详图 共22张图纸

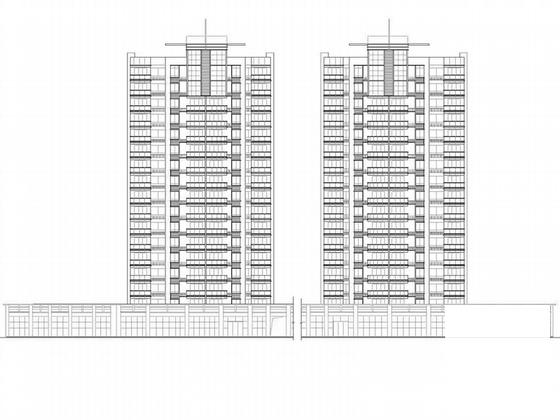

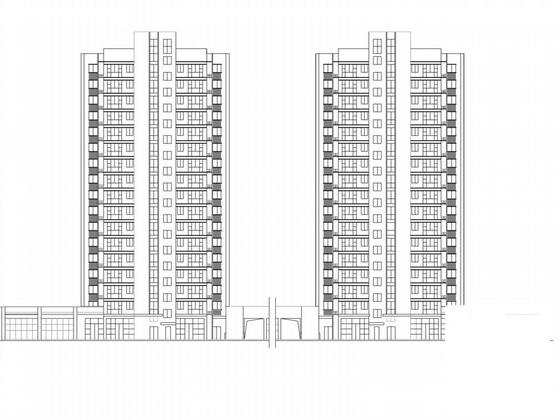

侧立面

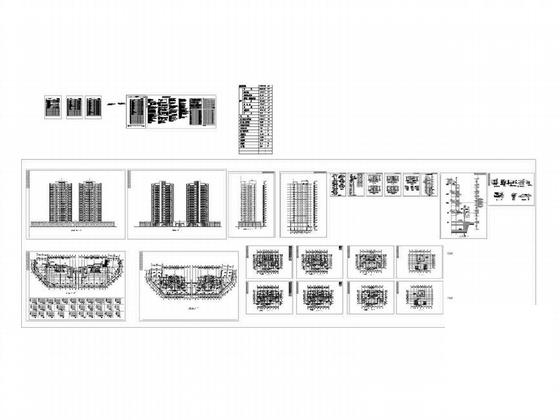

总图

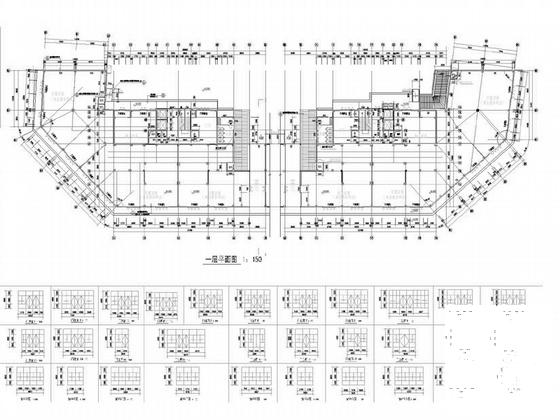

首层平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 17层住宅楼建筑施工CAD图纸 - 1
    第 1 张图
  • 17层住宅楼建筑施工CAD图纸 - 2
    第 2 张图
  • 17层住宅楼建筑施工CAD图纸 - 3
    第 3 张图
  • 17层住宅楼建筑施工CAD图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
