3层四联排住宅楼建筑施工CAD图纸(砖混结构)

附件详情

该资料为某三层四联排住宅楼 建筑施工
工程建筑面积约为:1260平方米、建筑设计结构形式为:砖混结构、层数为: 4层、高度为: 11.790米

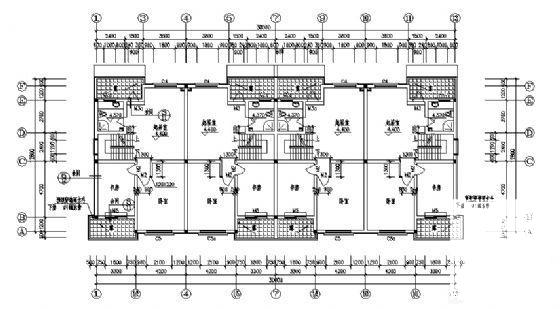

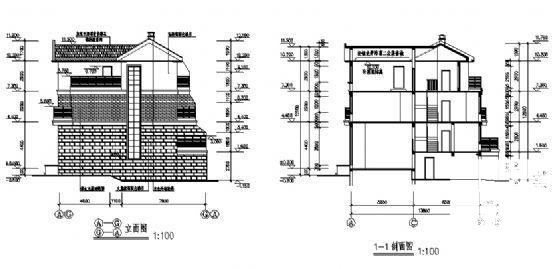

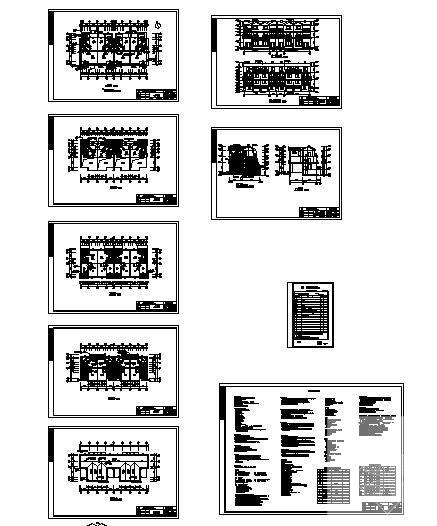

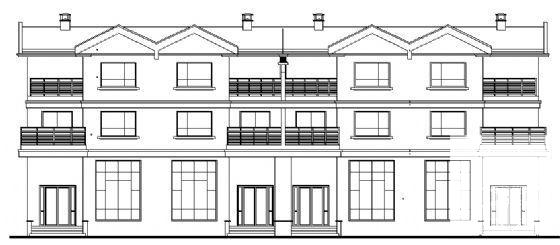

这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等,共12张图纸
设计功能包括:车库、客厅、厨房、卧室等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
