金鹰城3层四联排别墅建筑施工CAD图纸
- 别墅设计类别：联排别墅
- 建筑高度类型：多层建筑
- 图纸设计深度：施工图
- 项目所在地：湖南
- 图纸设计风格：欧陆风格
- 图纸设计流派：新古典
- 图纸设计格式：天正建筑CAD 7.0,CAD2000
- 参考图纸：46张
- 建筑设计面积：61081.92平方米
- 建筑高度：14.7m
- 地上层数：3层
- 地下层数：1层
- 地下室建筑设计面积：10614.35平方米
- 设计效果图：无
- 非机动车停车位：166个
附件详情
某金鹰城三层四联排别墅
建筑施工
图——46张CAD

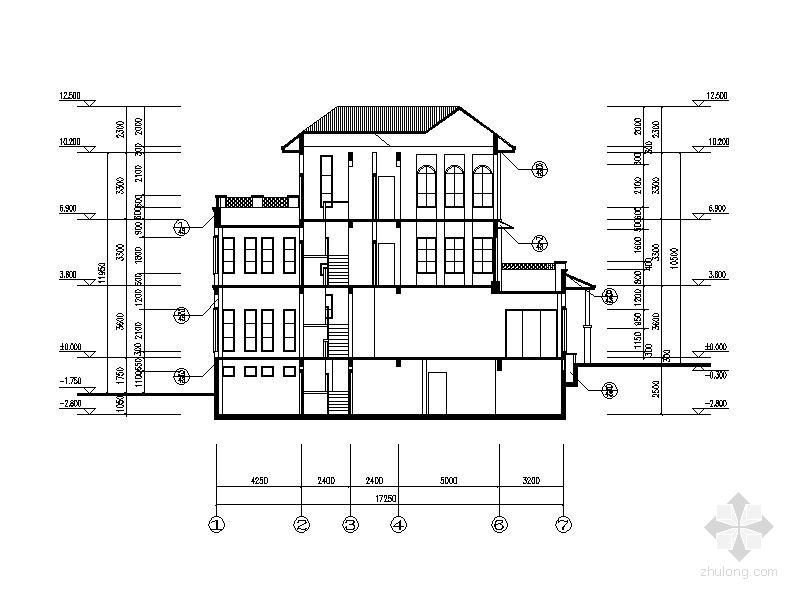

该资料包含：建筑施工设计总说明、建筑构造统一做法表、门窗表、总平面定位图、总平面竖向图、地下一层平面图、一层平面图、二层平面图、三层平面图、屋顶平面图、立面图、剖面图、外檐大样、楼梯大样、门窗大样

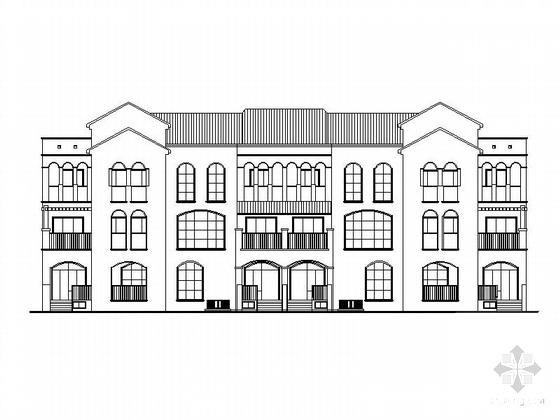

图2
图3

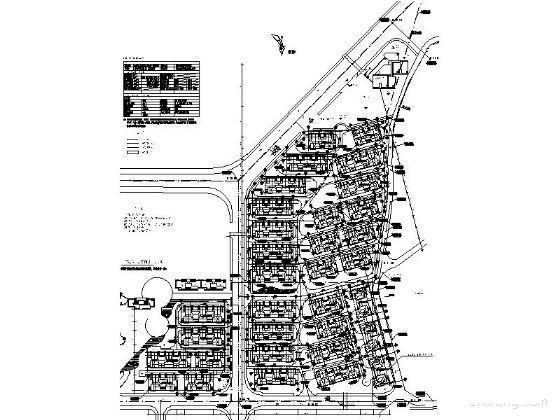

总平面

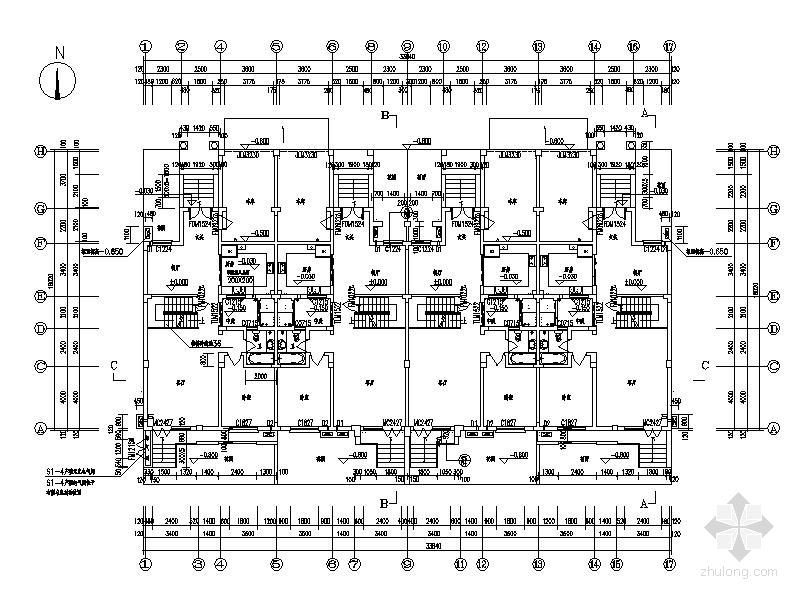

户型放大一层平面图

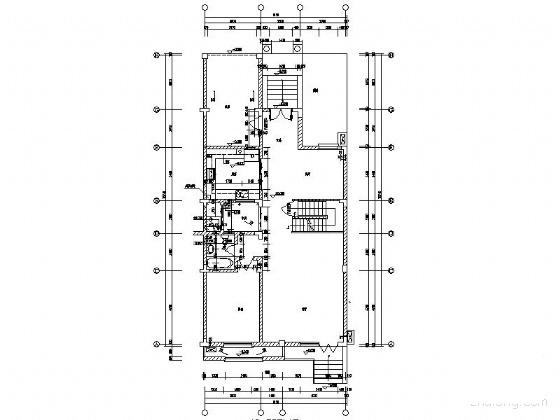

户型放大二层平面图
总缩略图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-08-10
- 评论次数：0
- 浏览次数：0
- 文件大小：7.09 MB
- 收藏次数：0
-
文件名称：
附件-995898086858560985806.rar
