11层住宅楼建筑施工CAD图纸(框架结构)

附件详情

该资料为某十一层住宅楼 建筑施工
工程建筑面积约为:3432.34平方米、建筑设计结构形式为:框架结构、层数为: 11层、高度为:33.3米
这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等,共9张图纸
设计功能包括:储藏室、客厅、厨房等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

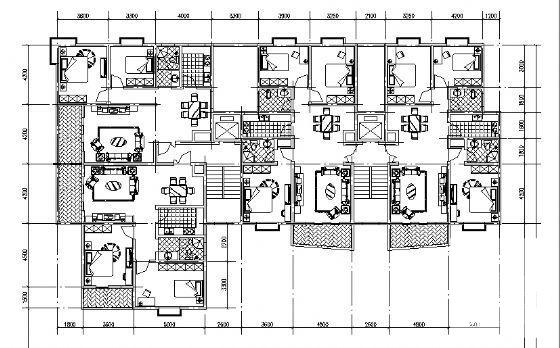

  • 11层住宅楼建筑施工CAD图纸(框架结构) - 1
    第 1 张图

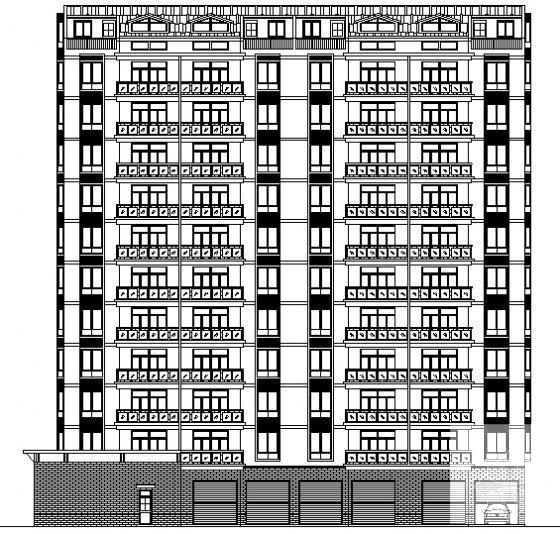

  • 11层住宅楼建筑施工CAD图纸(框架结构) - 2
    第 2 张图

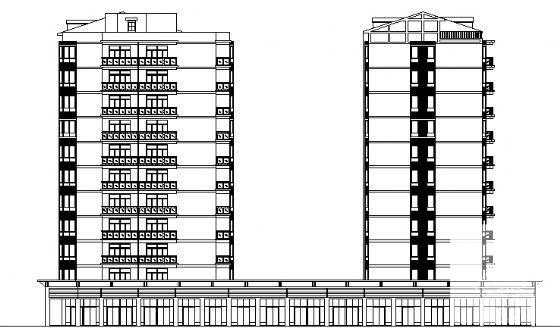

  • 11层住宅楼建筑施工CAD图纸(框架结构) - 3
    第 3 张图

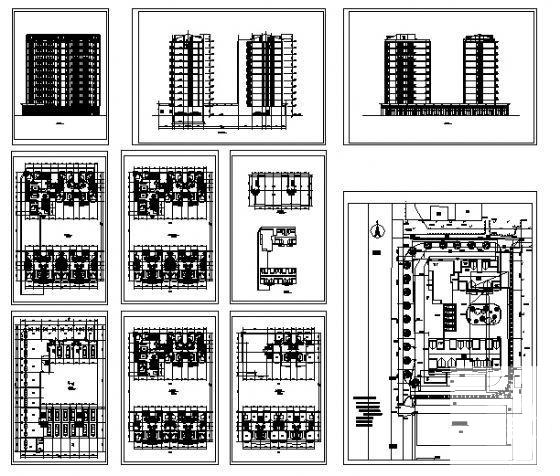

  • 11层住宅楼建筑施工CAD图纸(框架结构) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
