4层框架结构幼儿园住宅楼结构CAD施工图纸(建筑图纸)

  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.55kN/平方米
  • 参考图纸:28张
  • 设计年代:近代

附件详情

该项目是安徽省六安幼儿园综合楼项目,主体地上四层,框架结构,独立基础,基础设计等级为乙级,抗震设防烈度为7度,场地为Ⅱ类。

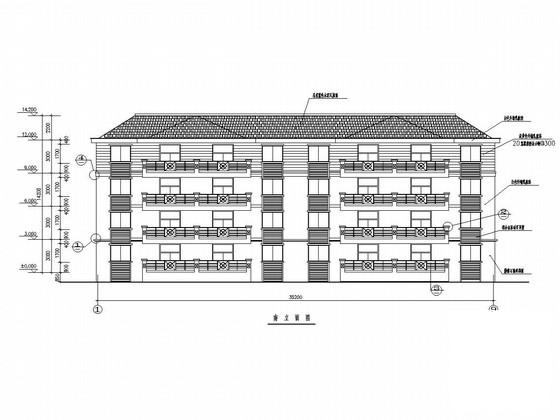

包括结构部分:结构设计总说明,基础图,梁板图,楼梯图16张,建筑部分:建筑设计说明,建筑节能说明,平面、立面、剖面图12张。
3月。

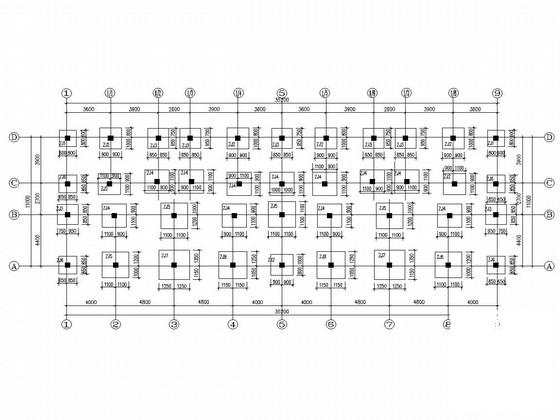

基础图

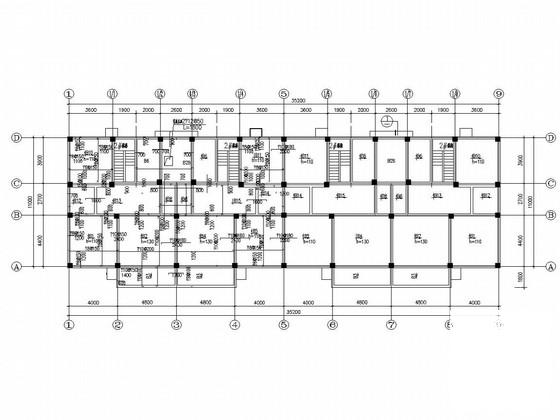

板配筋图

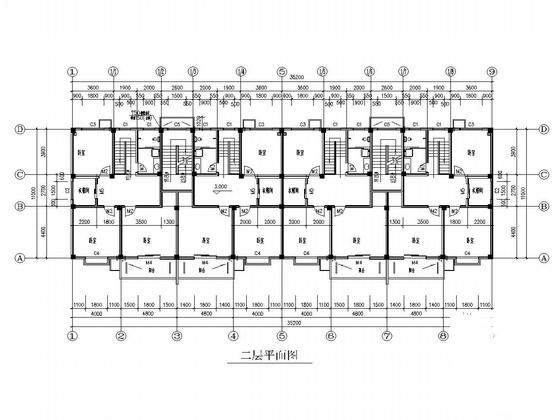

平面图

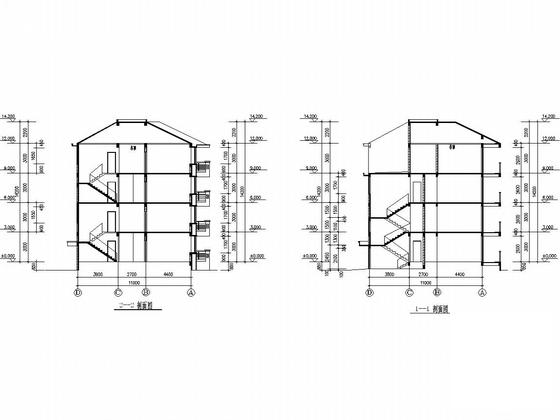

剖面图
