5236平米19层住宅楼建筑消防专项施工图纸

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:5236.4平方米
  • 建筑地上层数:19层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:66张
  • 设计年代:近代
  • 地下室用途:车库
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 消火栓用水量室外(L/S):15
  • 消火栓用水量室内(L/S):20
  • 项目所在地:广东

附件详情

  • 车库消防平面图
  • 车库防排烟平面图
  • 车库喷淋平面图
  • 消防系统 示意图
  • 消防平面图

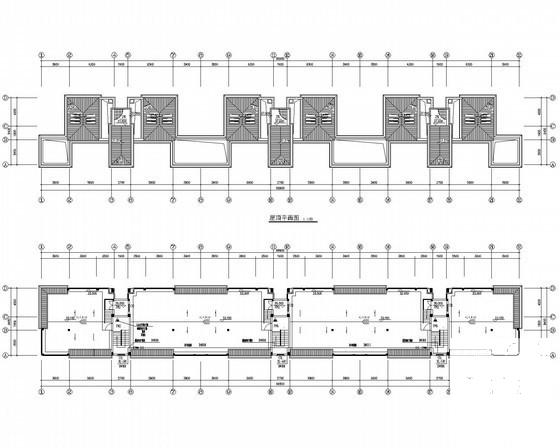

  • 屋顶层消防平面图

附件详情

项目概要及设计范围:
该项目为住宅,其中地下-1层车库,住宅部分地上18+1层,首层建筑面积为314.2平方米,总建筑面积为5236.4平方米。
建筑总高58.5m,属二类居住建筑
该项目设计内容包括:住宅部分的灭火器设置,消火栓系统,室内消火栓流量20L/S,室外消火栓流量15L/S消防水箱设置在屋顶,有效容积12m3,与自动喷水系统合用.
共66张

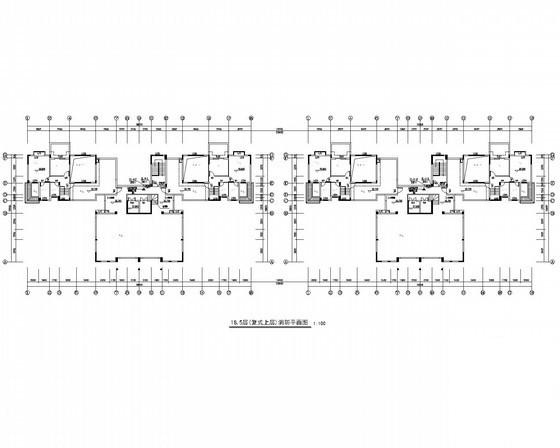

复式消防平面图

消防平面图

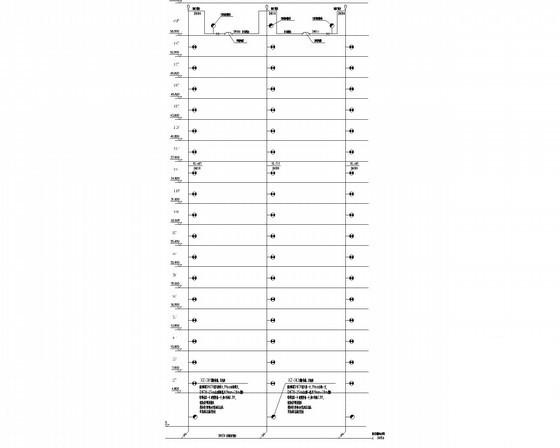

消防系统示意图

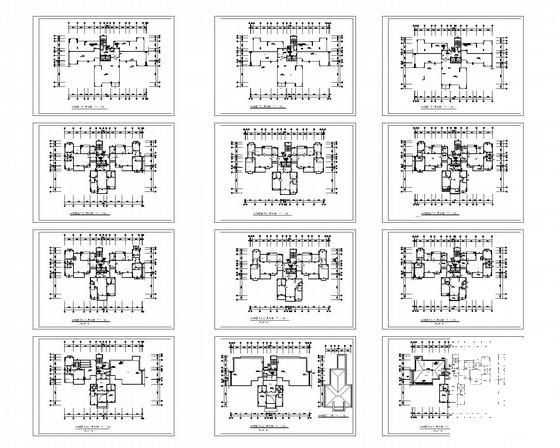

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 建筑施工消防 - 1
    建筑施工消防 - 1
  • 建筑施工消防 - 2
    建筑施工消防 - 2
  • 建筑施工消防 - 3
    建筑施工消防 - 3
  • 建筑施工消防 - 4
    建筑施工消防 - 4
以上是部分截图,请下载附件后查看完整高清内容
