2层高档别墅(A型)建筑施工CAD图纸

  • 别墅设计类别: 独栋别墅
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:砌体结构
  • 图纸设计深度:施工图
  • 项目所在地:上海
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:13张
  • 地上层数:8.316层
  • 地下层数:2层
  • 设计效果图:无

附件详情

该资料为上海某二层高档别墅(A型) 建筑施工
工程建筑建筑设计结构形式为:砖混结构、层数为:2 层、高度为:8.316米
这份参考资料包括资料目录、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等,共13张图纸
设计功能包括:客厅、厨房、卧室等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

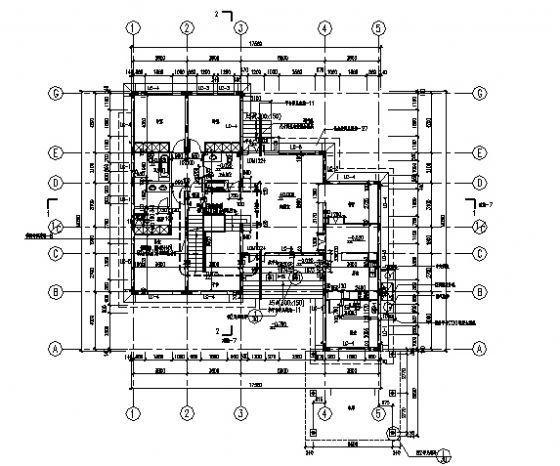

  • 2层高档别墅(A型)建筑施工CAD图纸 - 1
    第 1 张图

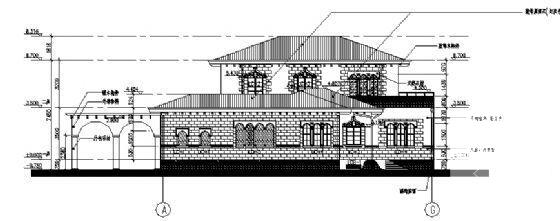

  • 2层高档别墅(A型)建筑施工CAD图纸 - 2
    第 2 张图

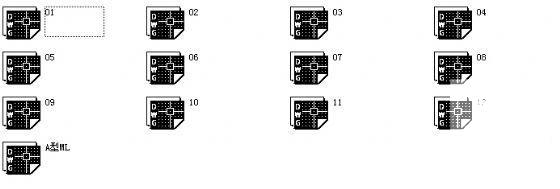

  • 2层高档别墅(A型)建筑施工CAD图纸 - 3
    第 3 张图

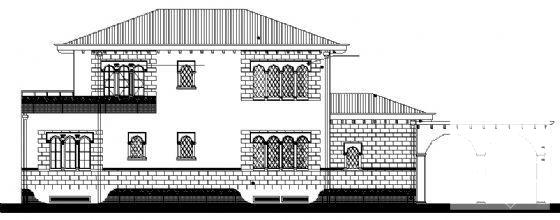

  • 2层高档别墅(A型)建筑施工CAD图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
