大学旧校区改造工程建筑施工CAD图纸(地上37层地下3层)框架剪力墙结构

  • 住宅类型(型体):板式
  • 商业:无
  • 建筑高度:高层建筑
  • 建筑结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 图纸设计深度:施工图
  • 项目地址:辽宁
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 建筑面积:18424.46平方米
  • 建筑高度:122.1m
  • 地上层数:37层
  • 地下层数:3层
  • 地下室建筑面积:1440.3平方米
  • 地下室功能:车库,设备用房
  • 效果图:无

附件详情

该项目地上37层 地下3层
建筑面积:地上部分:16984.16平方米 地下部分:1440.3平方米
建筑结构形式为:剪力墙结构
设计使用年限:50年
抗震设防烈度:7度

资料含全部 建筑施工 图纸共32张

包括:平面图、立面图、 节点详图 (25个 节点图 )、剖面图、门窗表、门窗详图、电梯、 楼梯详图 及地下室说明、施工图等。

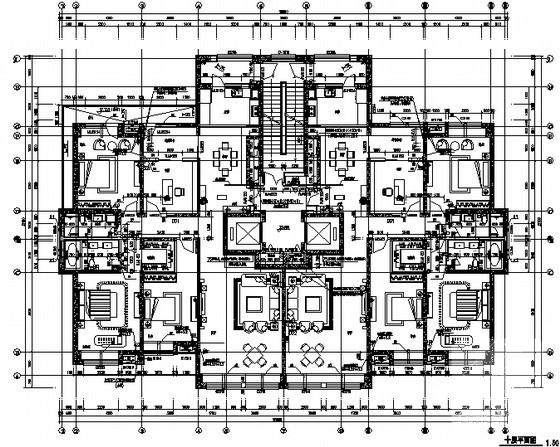

平面

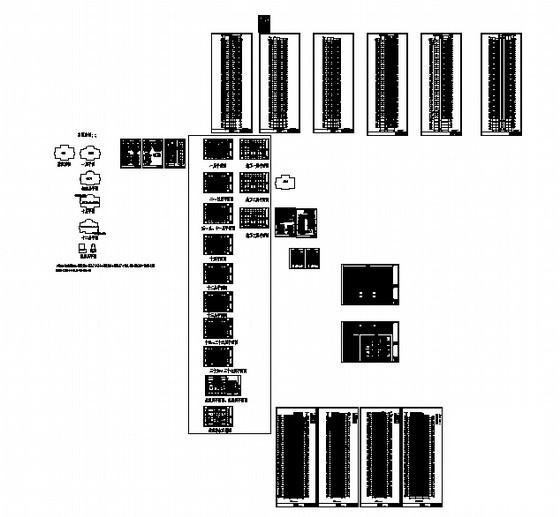

总图

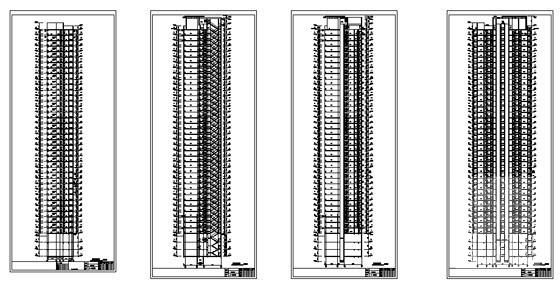

剖面图

总图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 大学旧校区改造工程建筑施工CAD图纸(地上37层地下3层)框架剪力墙结构 - 1
    第 1 张图
  • 大学旧校区改造工程建筑施工CAD图纸(地上37层地下3层)框架剪力墙结构 - 2
    第 2 张图
  • 大学旧校区改造工程建筑施工CAD图纸(地上37层地下3层)框架剪力墙结构 - 3
    第 3 张图
  • 大学旧校区改造工程建筑施工CAD图纸(地上37层地下3层)框架剪力墙结构 - 4
    第 4 张图
  • 大学旧校区改造工程建筑施工CAD图纸(地上37层地下3层)框架剪力墙结构 - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
