国内高层框架悬挑架施工方案及交底

附件详情

  • 1. 编制依据 2
  • 2. 项目概要 2
  • 2.1. 工程简介 2
  • 2.2. 分项工程难点 3
  • 2.3. 分项项目概要 3
  • 3. 施工部署 3
  • 3.1. 目标部署 3
  • 3.2. 工期部署 4
  • 4. 施工准备 4
  • 5. 施工主要方法 5
  • 6. 质量标准 8
  • 7. 安全注意事项 9
  • 附 外 脚手架 计算书 12~18

附件详情

本部分悬挑脚手架是为S8所用,从首层到三层顶板,高度为10.55米,采用双排单杆悬挑脚手架。附计算书。立杆纵距为1.5m,排距为1.0m。相邻立杆的接头位置应错开布置在不同的步距内,与相近大横杆的距离不宜大于600mm,立杆与大横杆用扣件扣紧。纵向水平杆(大横杆)步距为1.5m。从底部开始将相邻的大横杆与立杆用十字扣件相接。连接大横杆的一字扣件,开口应朝架子内侧,螺栓要向上。上、下横杆的接头位置应错开布置在不同的立杆纵距中,与相邻立杆的距离不大于500mm,同一排横杆的水平偏差不大于该片脚手架总长度的1/300,且不大于50mm。

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

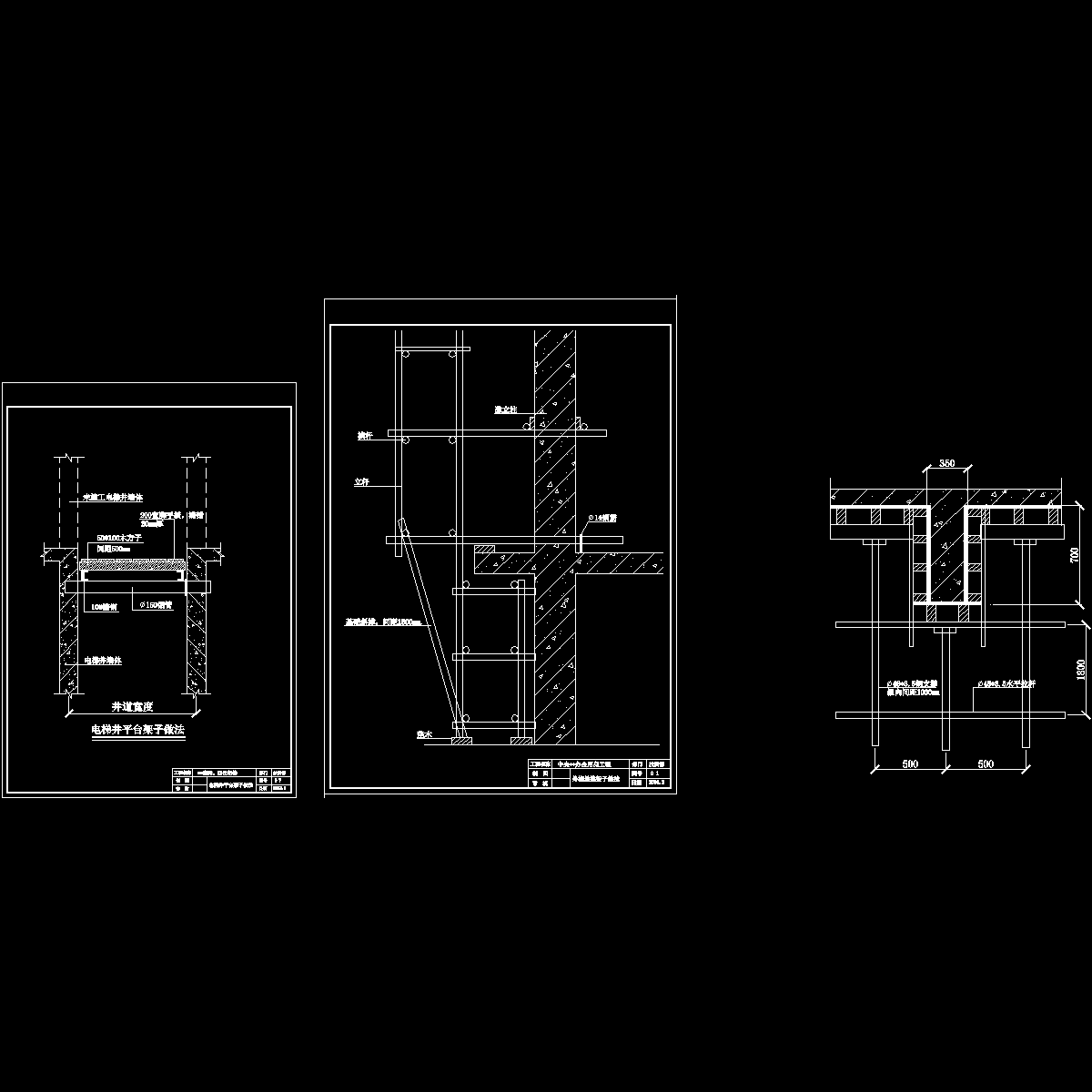

  • 悬挑脚手架.dwg
    悬挑脚手架.dwg

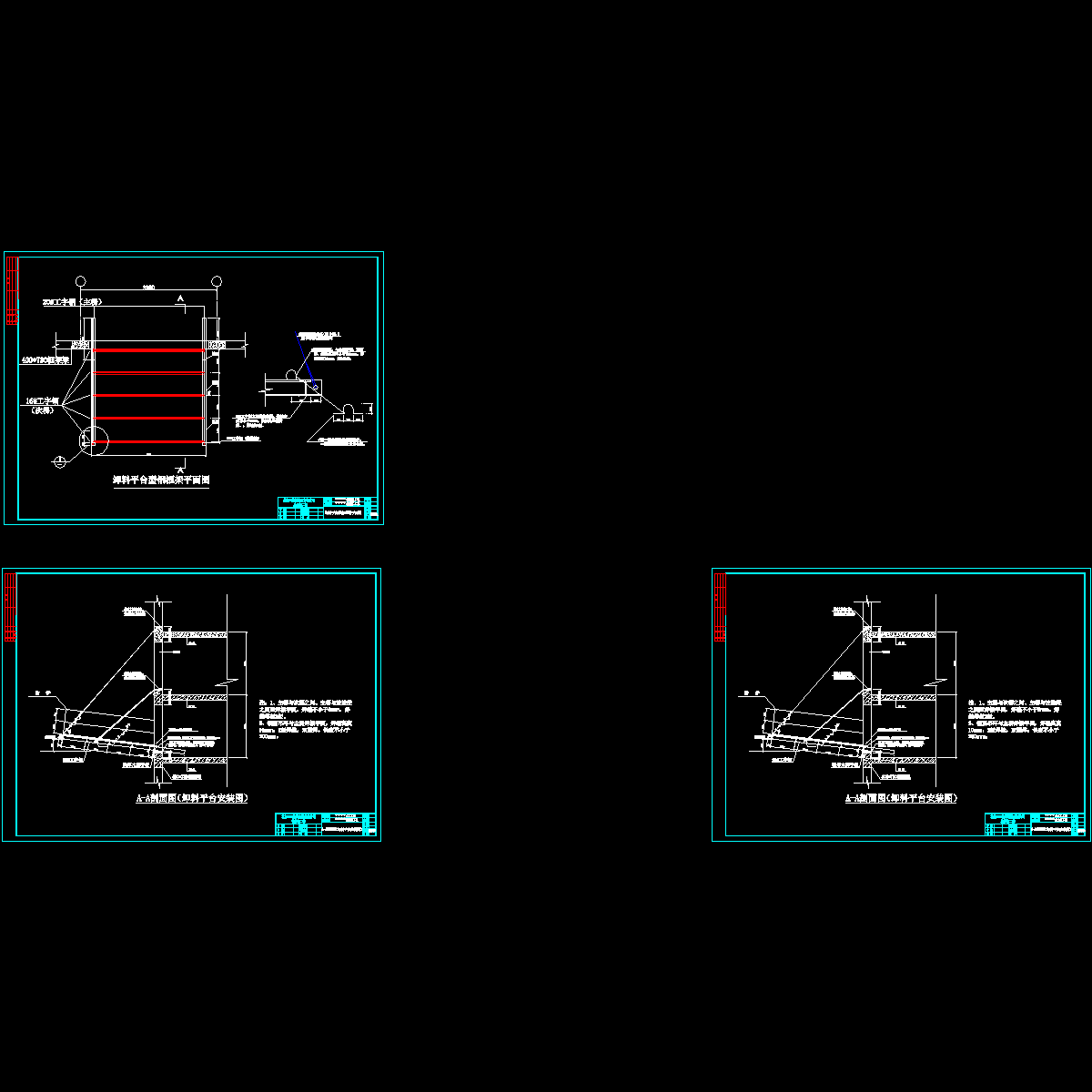

  • 卸料平台平面图(07-01-29).dwg
    卸料平台平面图(07-01-29).dwg
以上是部分截图,请下载附件后查看完整高清内容
