建筑类别:医疗,餐饮
-
建筑高度类型:多层建筑
-
建筑地上层数:3层
-
图纸设计深度:施工图
-
民用建筑设计使用年限:50年
-
建筑设计结构形式:钢筋混凝土结构
-
钢筋混凝土结构:框架
-
基础形式 :桩基础
-
结构安全等级:二级
-
地基基础设计等级:丙级
-
抗震设防烈度:6度抗震
-
风压:0.3kN/平方米
-
雪压:0.2kN/平方米
-
参考图纸:20张
-
设计年代:近代
该附件为:
多
层框架结构医院后勤楼结构图
格式为CAD,,共20p。
一、资料目录:
二、项目概要:
-
该项目建筑层数为:地面以上3层,总高度12.6m,为钢筋混凝土多层建筑,结构体系为框架结构。设计±0.000标高相当于绝对标高1250.650m。上部结构嵌固部位为:基础顶。
-
该项目建筑结构安全等级为二级,设计使用年限为3类50年,砌体结构施工质量控制等级为B级。该项目不设缝。该项目不考虑人防。
-
基本风压Wo=0.30kN/平方米。雪荷载So=0.20kN/平方米,本地区抗震设防烈度:6度,设计基本地震加速度值为0.05g,设计地震分组为第一组;场地类别为Ⅱ类,场地特征周期0.35s;本建筑抗震设防类别:丙类,按6度进行地震作用计算,按6度采取抗震措施。

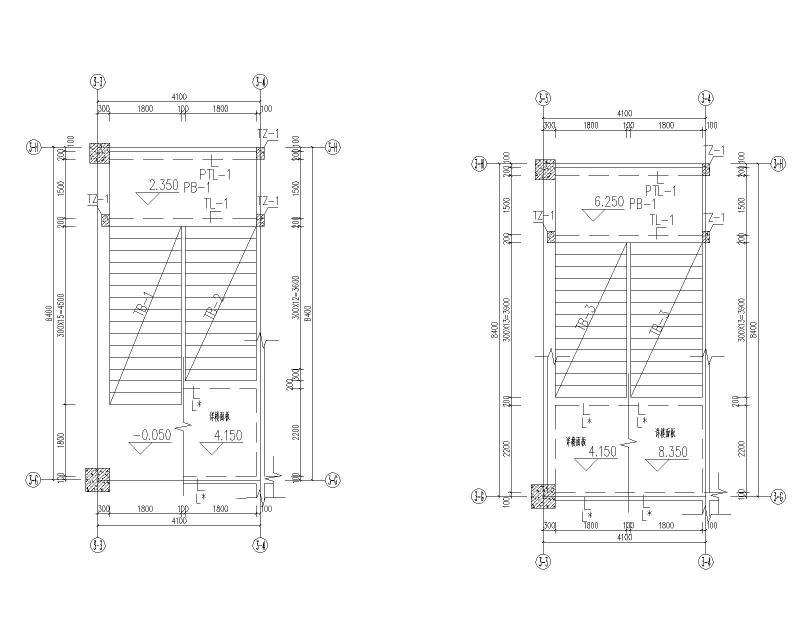

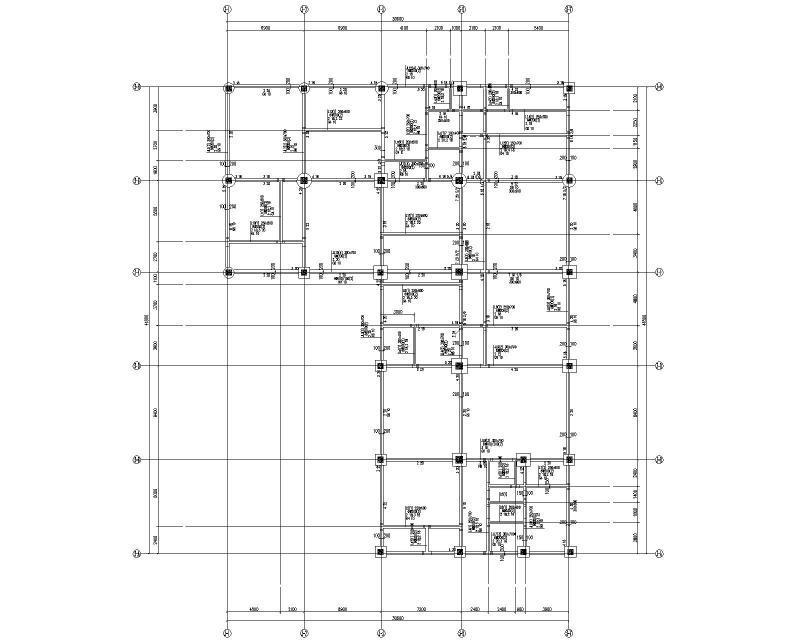

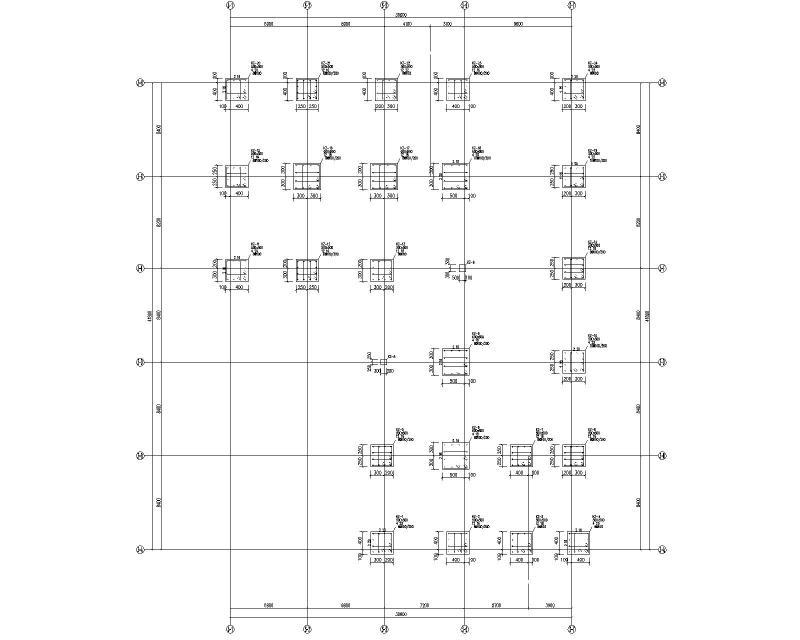

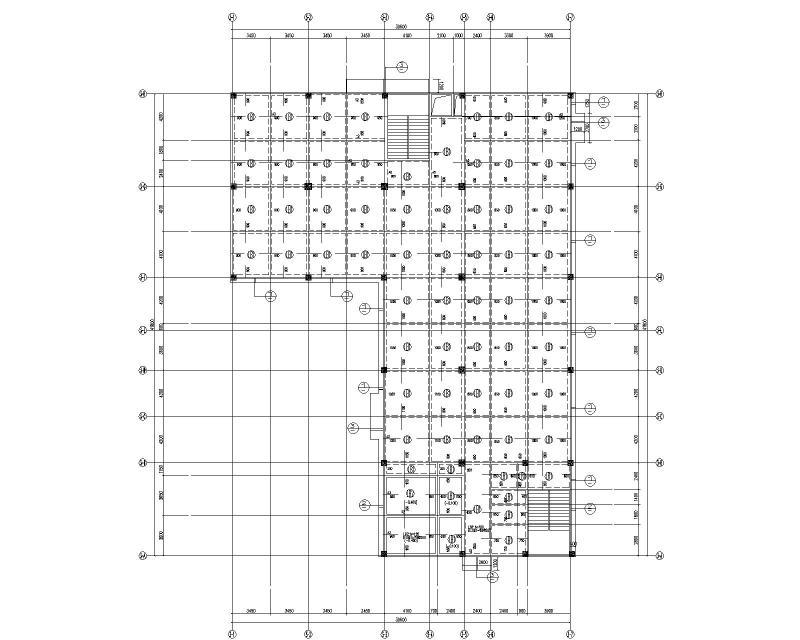

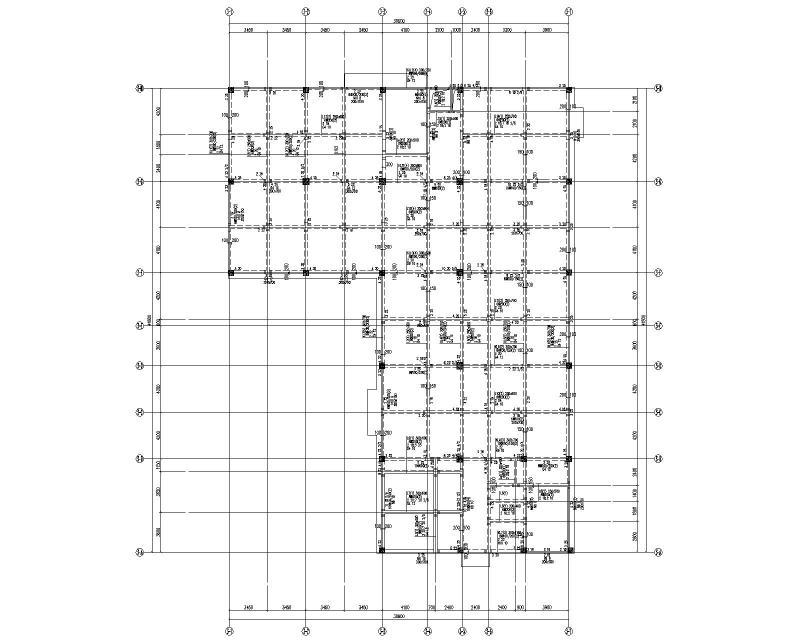

三、相关图片:
