27层21、22#住宅电施平面图及系统图

项目概要：本项目 贵州省干井安置房21、22#楼 电气施工图 ，该项目为一类高层居住建筑，地上27层，建筑高度78.3m。结构类型:剪力墙，基础型式:桩基础，耐火等级:一级，使用年限:50年，抗震设防烈度为:六度。

设计范围 ：该项目设计包括红线内的以下电气系统:供配电系统,照明系统,防雷、接地系统,火灾自动报警系统 ,消防应急照明和疏散指示系统、电气火灾监控系统、消防设备电源监控系统、防火门监控系统

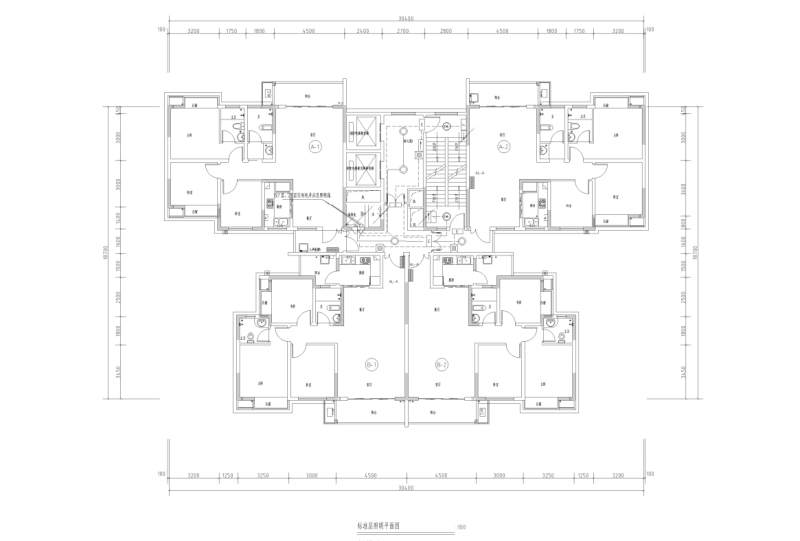

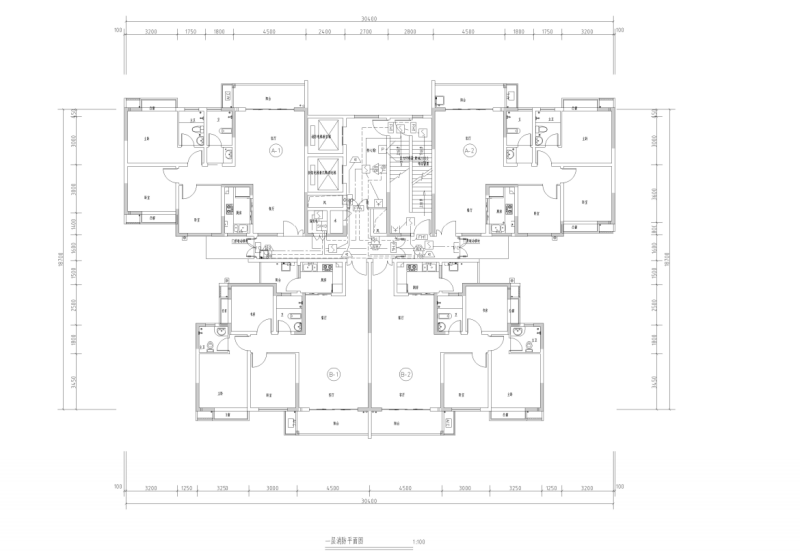

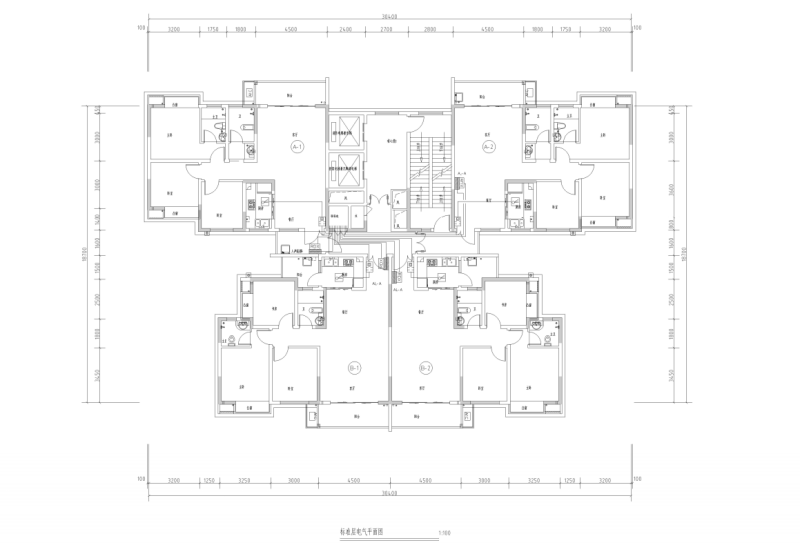

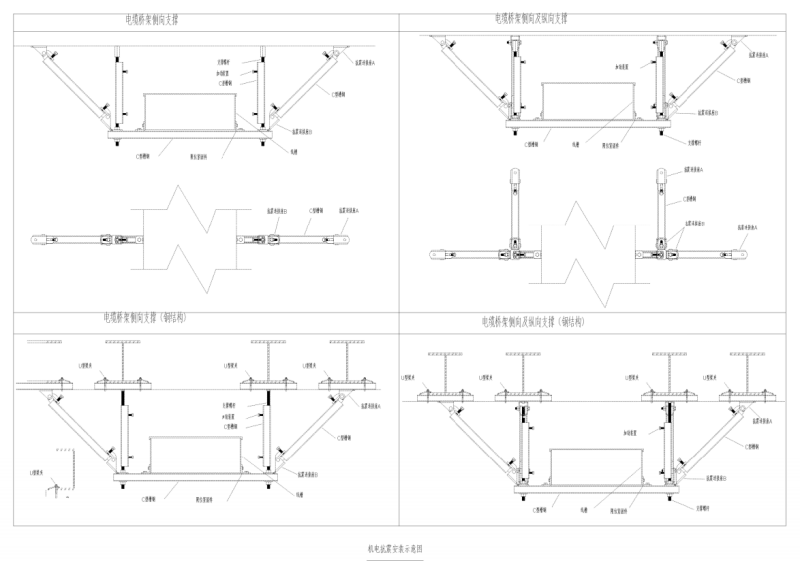

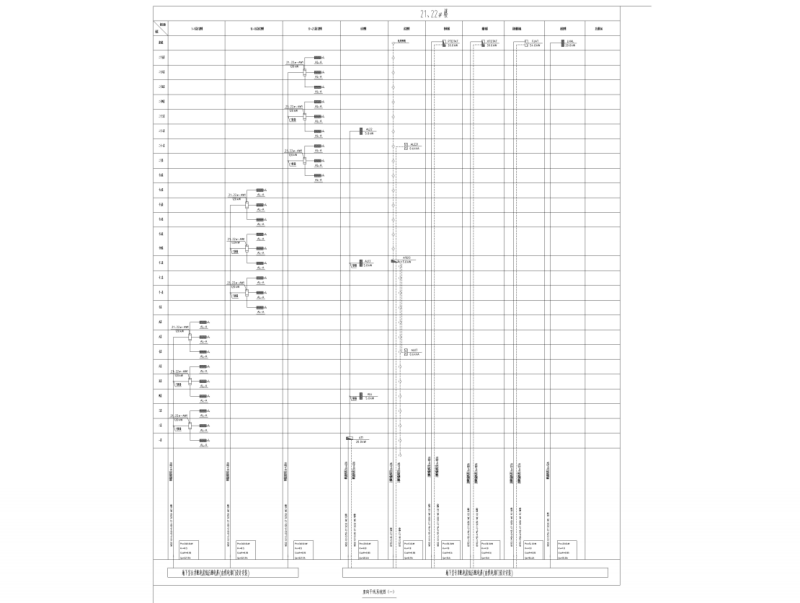

部分图纸展示：
