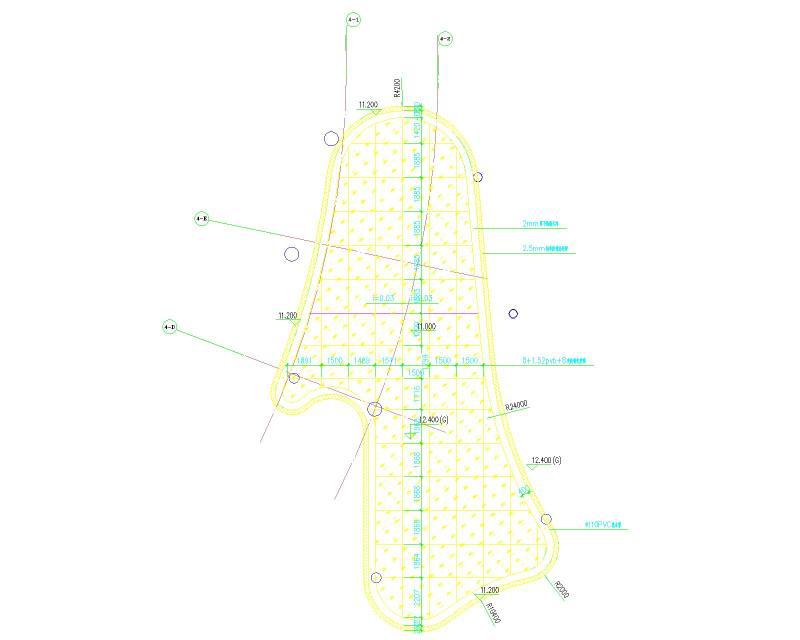

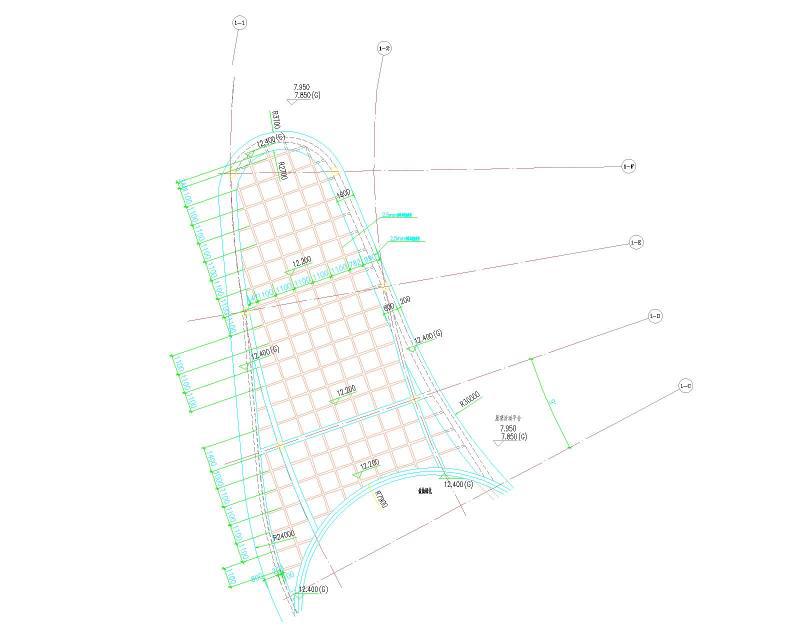

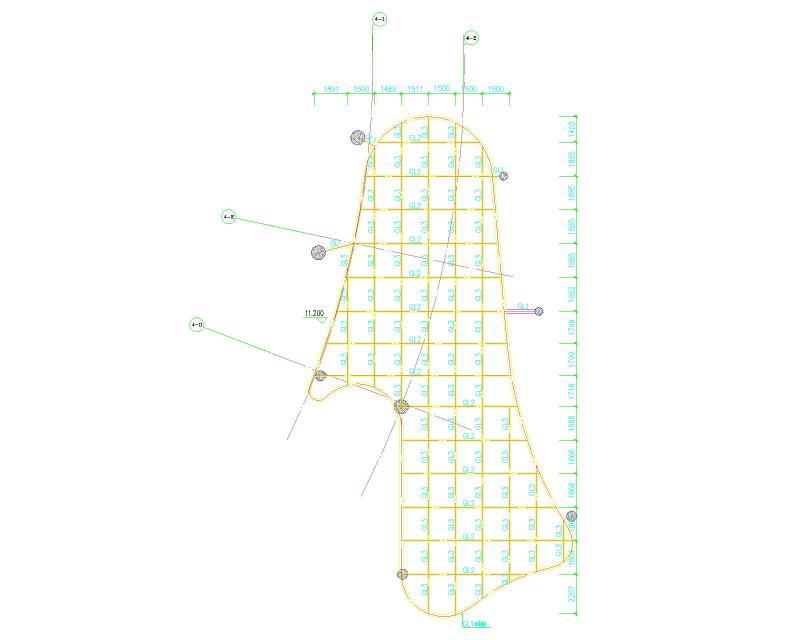

多层钢框架幼儿园天面栅格及雨棚结施平面图

建筑类别：教育

建筑高度类型：多层建筑

图纸设计深度：施工图

民用建筑设计使用年限：50年

建筑设计结构形式：钢结构

钢结构：其他结构

结构安全等级：二级

抗震设防烈度：6度抗震

风压：0.3kN/平方米

参考图纸：12张

设计年代：近代

该项目为幼儿园屋面钢结构工程，结构类型为钢框架结构，设计基准期为50年，结构的设计使用年限为50年.结构安全等级为二级，结构重要性系数1.0。基本风压: 0.30KN/平方米(50年)，地面粗糙度B类，建筑抗震设防类别：丙类；抗震设防烈度：6度，设计基本地震加速度0.05g；设计地震分组：第一组 建筑场地类别：Ⅱ 抗震等级为四级。

钢结构焊缝质量等级：（1）所有原材料板材拼接焊缝、柱体纵向全熔透焊缝、焊缝质量等级为二级。（2）对于加劲板、隔板与柱连接的其他焊缝，焊缝质量等级为三级。（3）次梁与次梁、次梁与主梁之间等连接的角焊缝为三级焊缝。（4）涉及柱、梁转换部位的所有全熔透焊缝按第（1）点执行。
