医院主体基坑及垃圾站基坑全套施工大样图平面布置图

该资料为 医院主体建筑基坑及垃圾站基坑全套施工图设计
一、项目概要
本项目基坑南北向长约236m,东西向长约143m,周长约740m,面积约2.78万m2。设三层地下室,基坑底高程为-10.0m、-11.2m、-13.9m,基坑深度14.8~20.0m。
基坑北侧:道路下方为地铁线,地下室边线距离地铁边线最近距离约32.0m、距离用地红线约8.0m。红线附近存在电力管线、污水管线、给水管线等多种市政管线。
基坑东侧:地下室边线距离用地红线11.0~22.0m、红线外为人行道路,道路下方存在燃气管线、电信管线、污水管线等多种市政管线。该侧中部地下室边线处为医院现有污水池,需要拆除,同时污水池周边还存在原基坑支护结构(Φ1000@2000灌注桩及锚索)。
基坑南侧:拟建地下室外墙距离既有医院地下室外墙最近约4.0m。存在污水管线、电力管线等多种市政管线。基坑内存在原医院基坑支护灌注桩、锚索及旋喷桩、搅拌桩。
基坑西侧:管桩基础,其基础边线距离地下室边线最近约3.5m;基坑边存在原基坑支护结构(旋喷桩、搅拌桩及锚索),存在污水管线、雨水管线等多种市政管线。
拟建垃圾站在住院部B、C栋之间。西、北侧为住院部B栋,东侧为住院部C栋,原基础距离地下室边线约 4.0~15.0m,基础外侧存在原基坑支护结构(旋喷桩、搅拌桩及锚索);南侧道路下方为地铁线,地下室边线距离地铁边线最近距离约60.0m,距离用地红线约15.0m,红线附近存在燃气管线、电力管线、污水管线、给水管线等多种市政管线。
基坑形状不规则,周长约215m,面积约3000m2。地下一层,基坑底高程为-5.50m,基坑深度10.0~12.0m。
二、相关图片
以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源

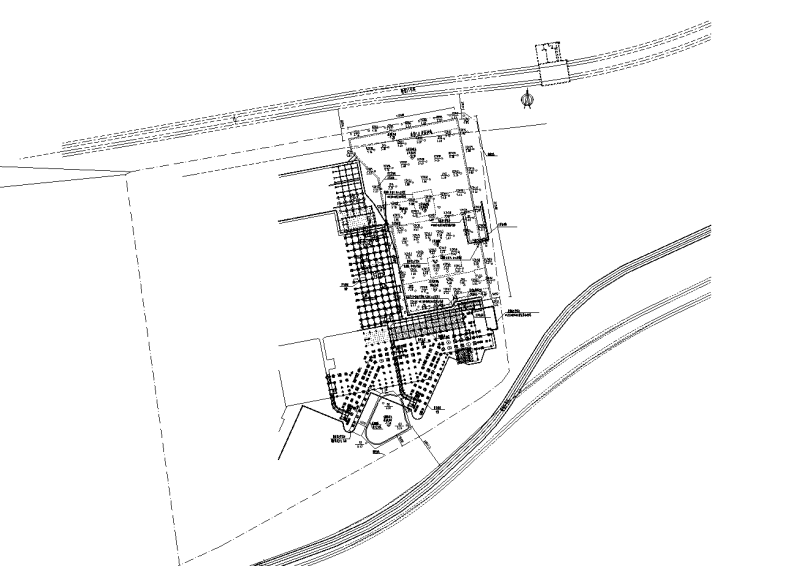

  • 主体及垃圾站平面图
    主体及垃圾站平面图

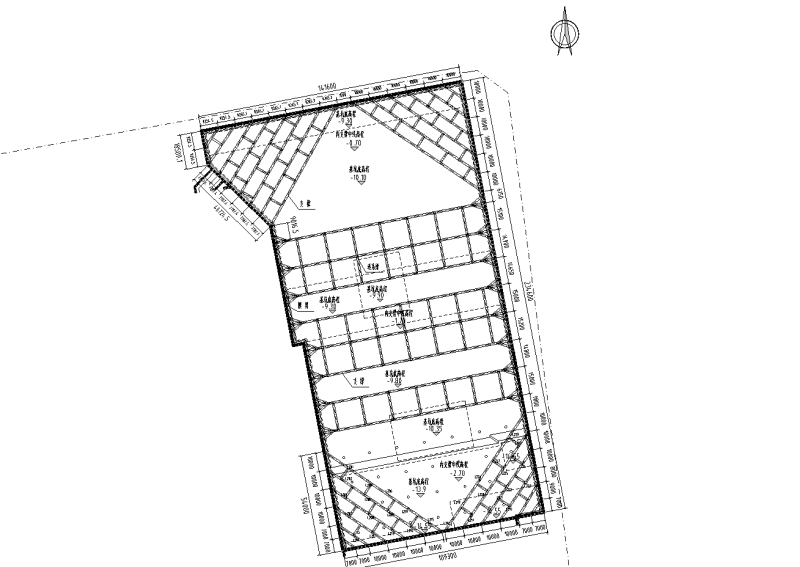

  • 第一道内支撑图
    第一道内支撑图

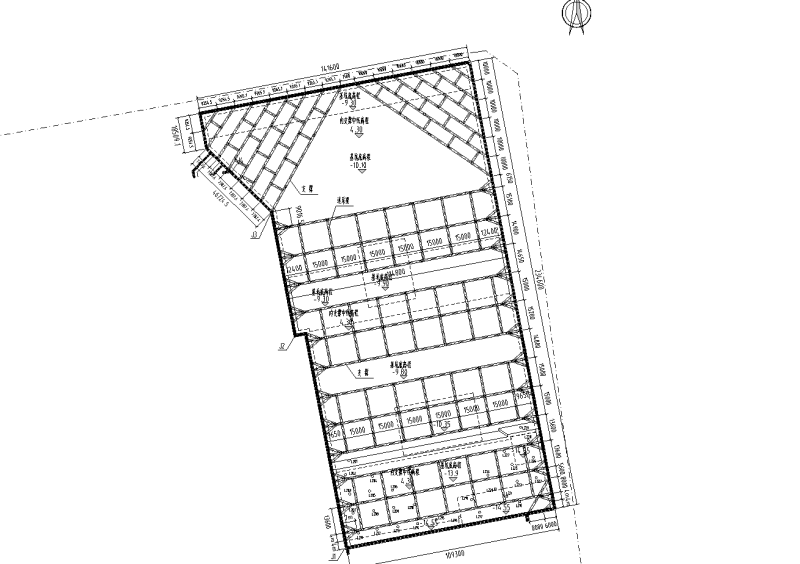

  • 第二道内支撑图
    第二道内支撑图

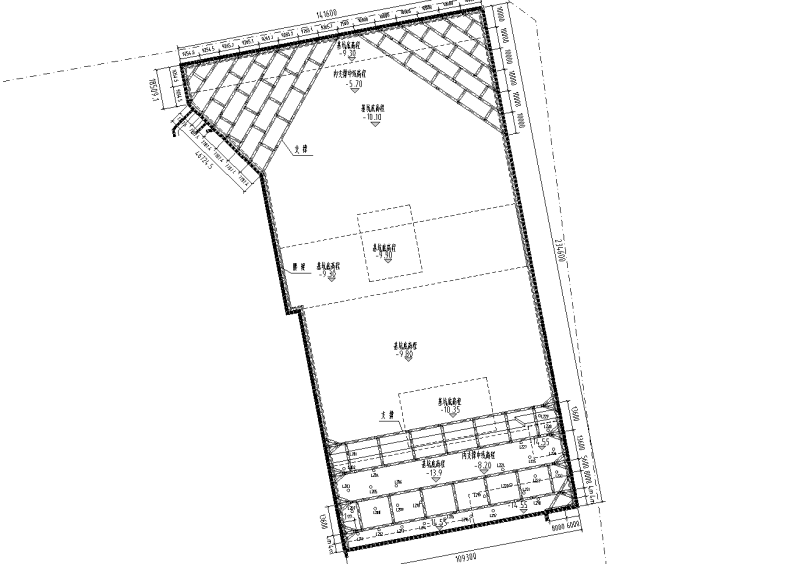

  • 第三道内支撑图
    第三道内支撑图
  • 垃圾站平面图
    垃圾站平面图
  • 排水及检测平面图
    排水及检测平面图
  • 三轴搅拌张套打法施工工序
    三轴搅拌张套打法施工工序

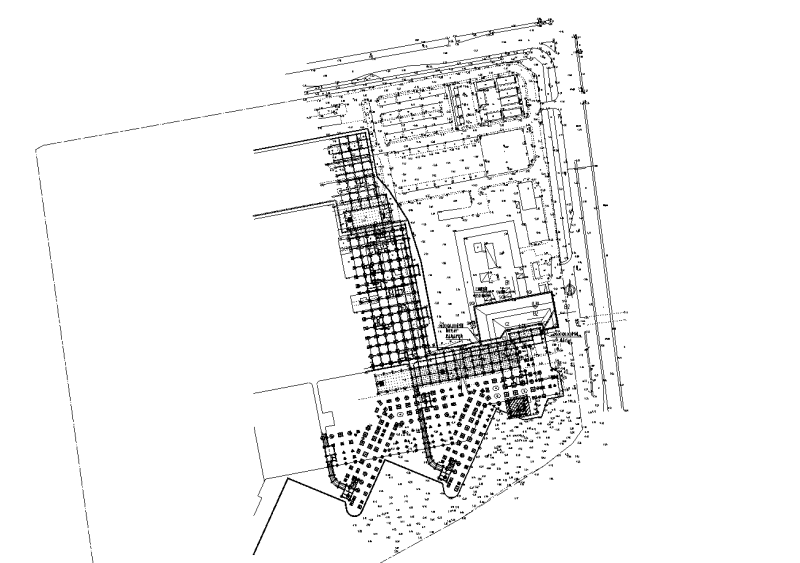

  • 支护结构平面布置图
    支护结构平面布置图
  • 桩身配筋图
    桩身配筋图
  • 冠梁、支撑梁大样图
    冠梁、支撑梁大样图
以上是部分截图,请下载附件后查看完整高清内容
