小区基坑结构CAD施工图纸

  • 建筑类别:其他
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 参考图纸:7张
  • 设计年代:近代

附件详情

广东某小区基坑结构施工图
该资料为:广东某小区基坑结构施工图
该项目基坑周长约170m,开挖深度10.20~11.40m(自然地面计起)。根据场地地层结构和周边环境,基坑支护采用钻孔灌注排桩加二道预应力锚索(局部三道)及内支撑(南部)的支护方案。桩外侧采用一排水泥搅拌桩或钻孔桩间采用单管高压旋喷桩止水帷幕。设计时将基坑周边划分为 10个区段(剖面)进行设计。
该资料包含:
基坑支护设计总说明、基坑支护结构平面图、基坑支护剖面、内支撑结构大样、钻孔桩大样、冠梁、腰梁大样、基坑支护监测平面图共7张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

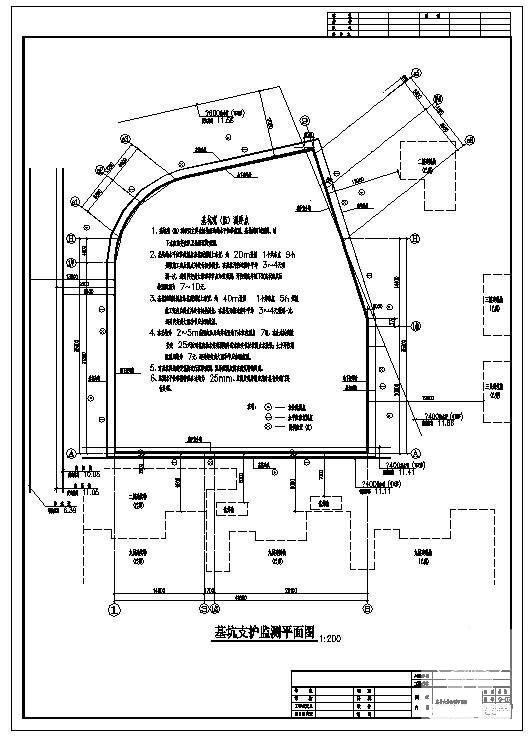

  • 小区基坑结构CAD施工图纸 - 1
    第 1 张图
  • 小区基坑结构CAD施工图纸 - 2
    第 2 张图
  • 小区基坑结构CAD施工图纸 - 3
    第 3 张图
  • 小区基坑结构CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
