江阴1863平米3层办公楼空调通风施工图纸

  • 设计阶段:施工图设计
  • 设计内容:多联机/VRV
  • CAD版本:CAD2000
  • 参考图纸:5张
  • 建筑设计面积:1863.3平方米
  • 建筑地上层数:3层

附件详情

该项目主要为舒适性空调设计,该办公用房建筑面积1863.3平方米,地上三层。空调 系统采用商用多联机的形式,室外机置于三层屋面。 系统采用商用多联机, 浴室、公共卫生间、茶水间设机械排风。

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

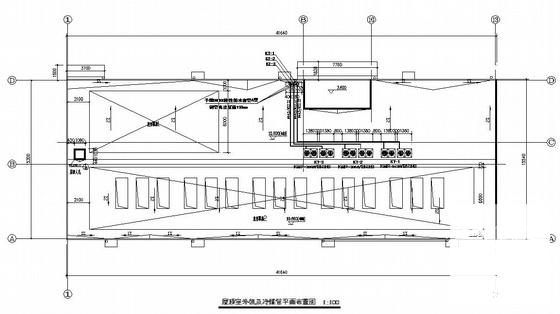

  • 办公楼空调通风 - 1
    办公楼空调通风 - 1

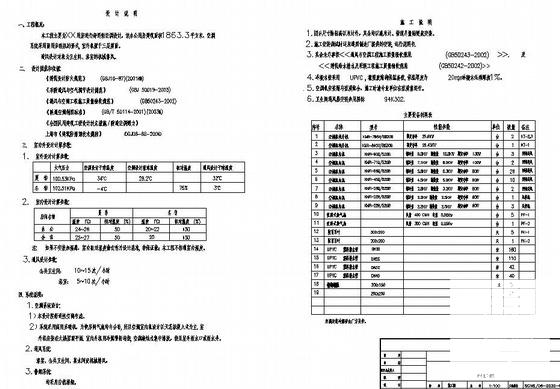

  • 办公楼空调通风 - 2
    办公楼空调通风 - 2

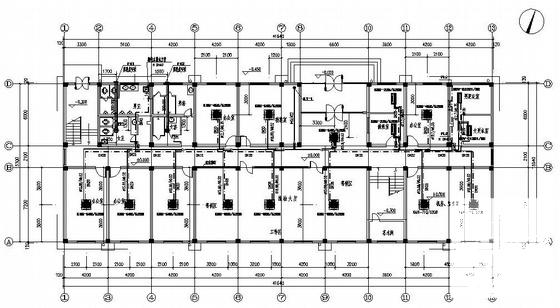

  • 办公楼空调通风 - 3
    办公楼空调通风 - 3
以上是部分截图,请下载附件后查看完整高清内容
