40479平米地上23层办公楼通风空调施工图纸

  • 设计详细说明:无
  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑设计面积:40479.8平方米
  • 建筑地上层数:23层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:20张
  • 设计内容:空调,通风

附件详情

本办公楼地下二层,地上23层。建筑面积40479.8平方米,地上建筑面积33933.26平方米,地下建筑面积6546.54平方米。总高度为85.95米。
空调夏季集中冷源为设于地下二层的两台螺杆式冷水机组,供回水温度为7/12℃,与其配合的冷却泵、冷冻泵各三台,(其中一台备用)。2.空调冬季集中热源来自城市热网的高温蒸汽,蒸汽温度为130℃,换热间设置两台板式换热机组,依靠高温蒸汽生产60-50℃热水机组由板式换热器、循环泵、除污器、阀门管道仪表、配电柜自控系统组成。

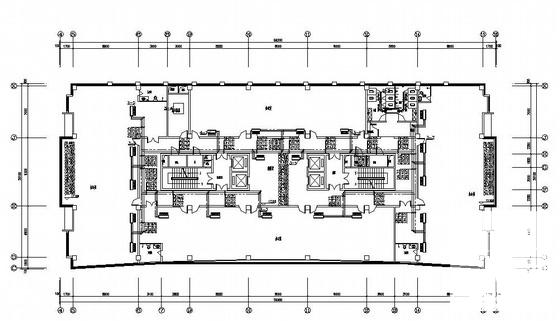

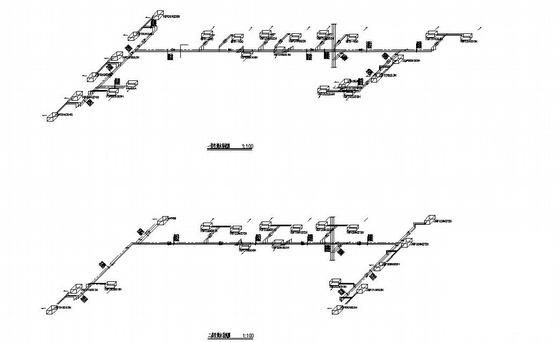

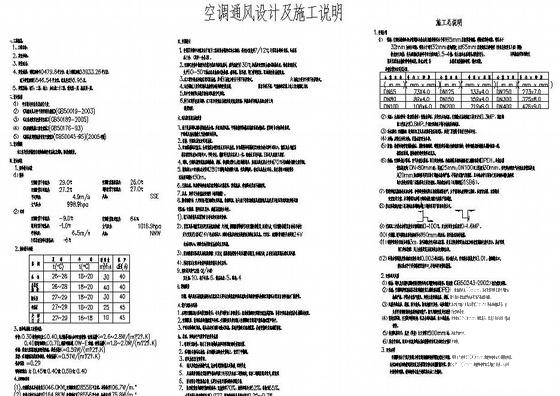

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
