21498平米15层办公楼空调通风设计施工图纸

  • 出图时间:近代
  • 设计内容:多联机/VRV,通风排烟
  • CAD版本:CAD2000
  • 参考图纸:22张
  • 建筑设计面积:21498平方米
  • 建筑地上层数:15层
  • 建筑地下层数:1层

附件详情

该项目为办公楼,总建筑面积21498m,地下一层,地上十五层;地下一层为车库地上一至三层(裙房)为商业用房,四至十五层(主楼)为办公区。该项目按甲方要求对办公用房、商业用房等作VRV空调设计,对地下汽车库作机械通风空调计算。总冷负荷为2772kW,总热负荷为1868kW。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

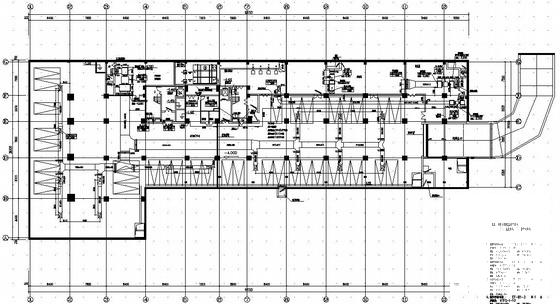

  • 办公楼空调设计图纸 - 1
    办公楼空调设计图纸 - 1

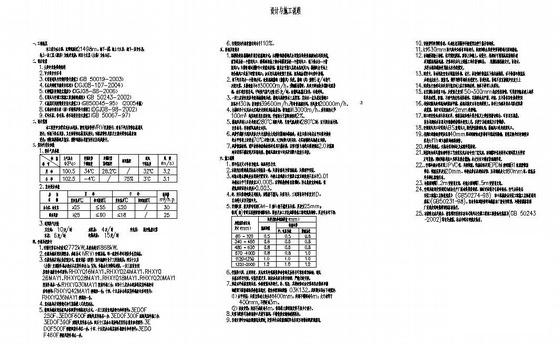

  • 办公楼空调设计图纸 - 2
    办公楼空调设计图纸 - 2

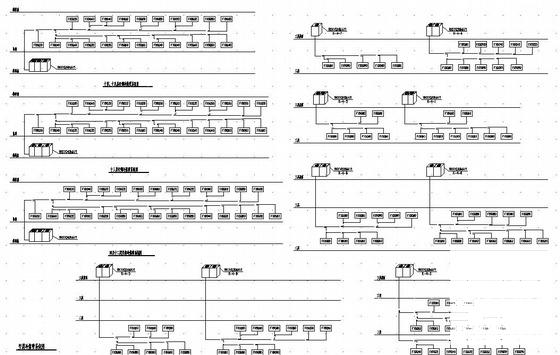

  • 办公楼空调设计图纸 - 3
    办公楼空调设计图纸 - 3

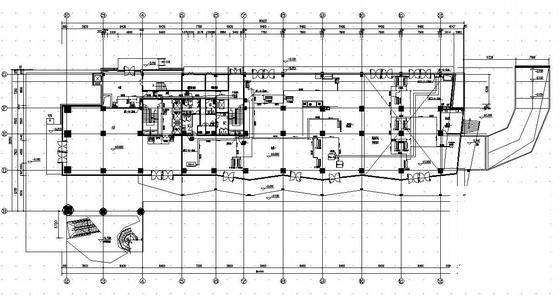

  • 办公楼空调设计图纸 - 4
