4层生产加工用房结构施工图及平面布置图,配筋图

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:多层厂房
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.3kN/平方米
  • 参考图纸:18张
  • 设计年代:近代
该附件为: 四层框架结构工业孵化产业园加工厂房结施 格式为CAD,。
一、项目概要:
  • 该项目的±0.000标高的高程为1288.300m。该项目计使用年限:50年,主要功能为仓储。结构层数:地上4层;土建结构高度为:21.450m。地震烈度:6度(0.05g);地震分组为第一组;基本风压0.30KN/平方米,地面粗糙度为B类。本建筑抗震设防类别为标准设防类(丙类), 按抗震设防烈度6度确定抗震措施。建筑设计结构形式为:框架结构;框架抗震等级为四级;环境类别:室内干燥环境、无侵蚀性净水浸没环境为一类,室内潮湿环境、露天环境与无侵蚀性的水或土壤直接接触的环境为二a类。建筑结构的安全等级为二级。
  • 包含:结构设计总说明,基础设计说明,3#厂房基础平面布置图,3#厂房柱平面布置图,3#厂房夹层(4.150m)板配筋图,3#厂房屋面(21.450m)板配筋图,等共计18张。
二、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

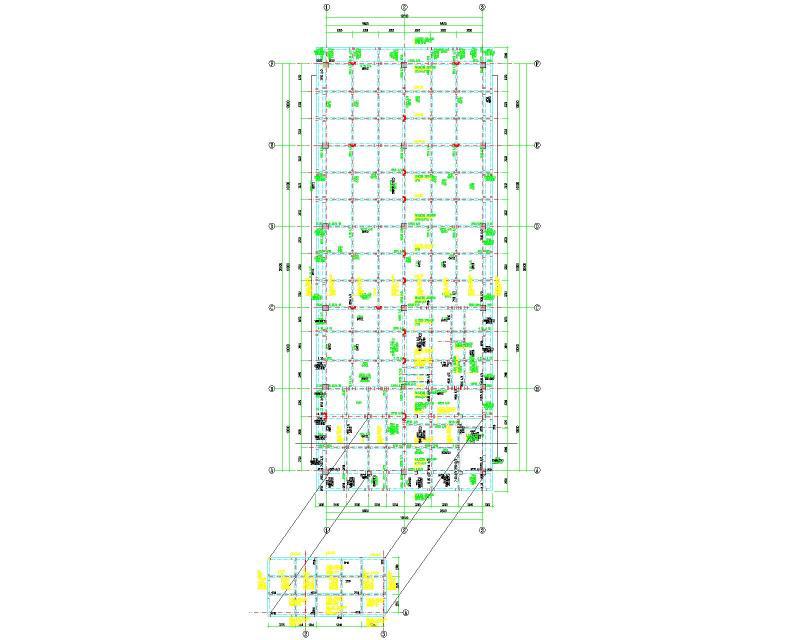

  • 3#厂房夹层(4.150m)板配筋图
    3#厂房夹层(4.150m)板配筋图
  • 3#厂房夹层(4.150m)梁配筋图
    3#厂房夹层(4.150m)梁配筋图
  • 3#厂房三层(12.450m)梁配筋图
    3#厂房三层(12.450m)梁配筋图
  • 3#厂房屋面(21.450m)板配筋图
    3#厂房屋面(21.450m)板配筋图
  • 3#厂房屋面(21.450m)梁配筋图
    3#厂房屋面(21.450m)梁配筋图
  • 四层(16.950m)板配筋图
    四层(16.950m)板配筋图
以上是部分截图,请下载附件后查看完整高清内容
