32米跨门式刚架结构生产厂房建筑及结构图纸(平面布置图)
- 建筑类别：工业建筑
- 建筑高度类型：多层建筑
- 厂房建筑高度类型：多层厂房
- 建筑地上层数：2层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：6度抗震
- 风压：0.35kN/平方米
- 雪压：0.35kN/平方米
- 参考图纸：18张
附件详情
- 1、设计总说明
- 2、 平面布置图

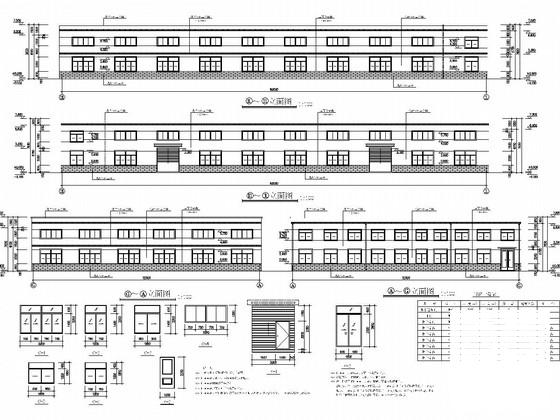

- 3、立面图
- 4、门窗详图
- 5、节点大样图
- 6、基础平面布置图
- 7、基础详图
- 8、柱脚锚栓布置图
- 9、结构平面图
- 10、屋面维护结构图
- 11、钢架图
- 12、楼梯图
附件详情
该项目是卫生巾厂项目，地上两层，建筑面积2159平方米，门式刚架结构，跨度32米，屋面采用压型钢板＋保温棉，抗震设防烈度为6度。
该资料包含：
结构设计说明
，基础图，柱脚锚栓布置图，结构平面图，屋面维护结构图，节点详图，建筑设计说明，平立剖面图，门窗图，
楼梯详图
，节点大样等共计18张图。

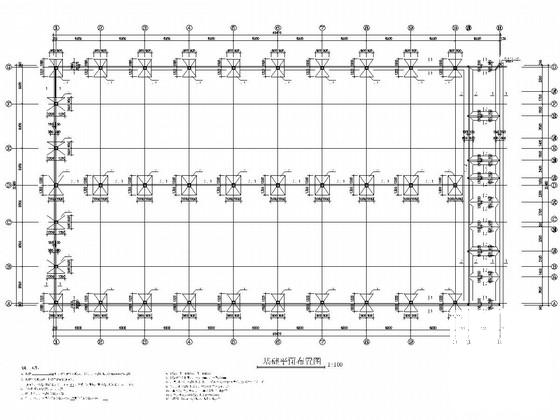

基础图

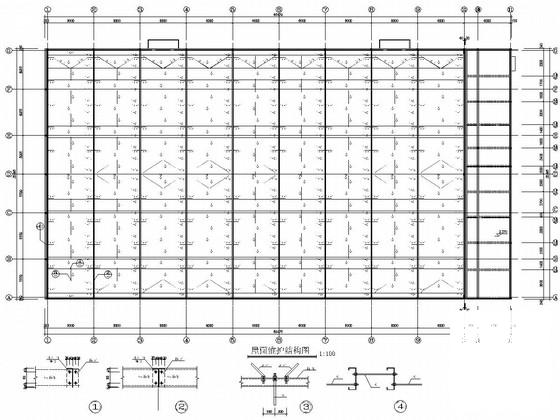

屋面维护结构图

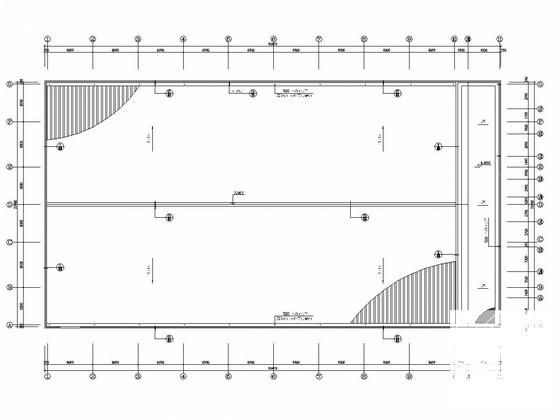

屋面平面图

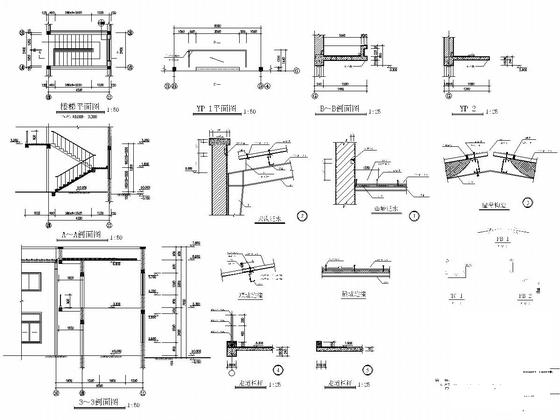

节点详图
钢架图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-11-04
- 评论次数：0
- 浏览次数：0
- 文件大小：0.99 MB
- 收藏次数：0
-
文件名称：
附件-995877767859067888750.rar
