6层大型体育公园会所给排水CAD图纸

资料简介
赚取积分

附件设计说明：有
建筑类别：住宅
建筑高度类型：多层建筑
建筑地上层数：6层
建筑地下层数：1层
图纸设计深度：深化设计图
参考图纸：42张
设计年代：近代
地下室用途：车库
生活供水设计：生活给水系统
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
供水设备：高位水箱
供水方式：市政供水
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：20
项目所在地：辽宁

附件详情

给排水平面图
消防平面图
自动喷水平面图
消火栓系统图
自动喷水原理图
排水系统图
给水系统图
消防水箱间系统图
消防泵房系统图

附件详情

本图纸为大型体育公园会所给排水图纸。
设计范围：建筑物内的给水系统、排水系统、消火栓系统、自动喷水系统、建筑灭火器配置。给水水源由市政给水管网提供，市政水压能满足给水水压要求；排水管道采用PVC-U螺旋消音塑料管及与本管材相应的专用配件粘接；室内消火栓系统采用临时高压系统，由屋顶消防水箱和地下消防泵房联合供水；

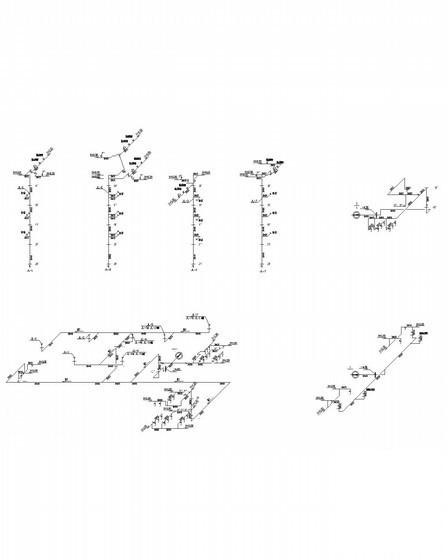

给水系统图

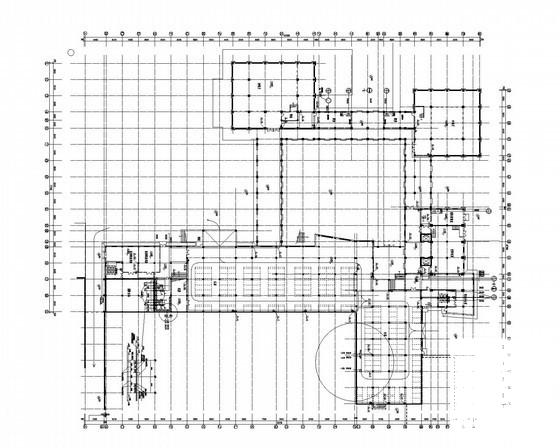

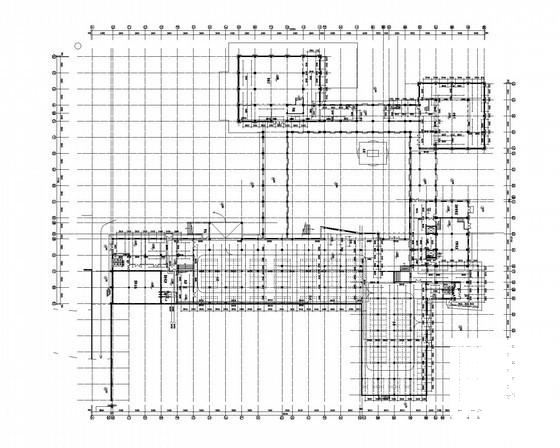

负一层自动喷水平面图

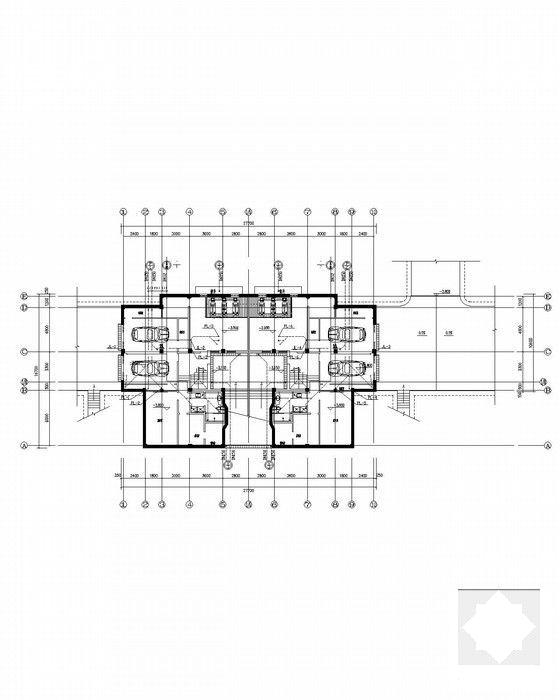

半地下室给排水平面图

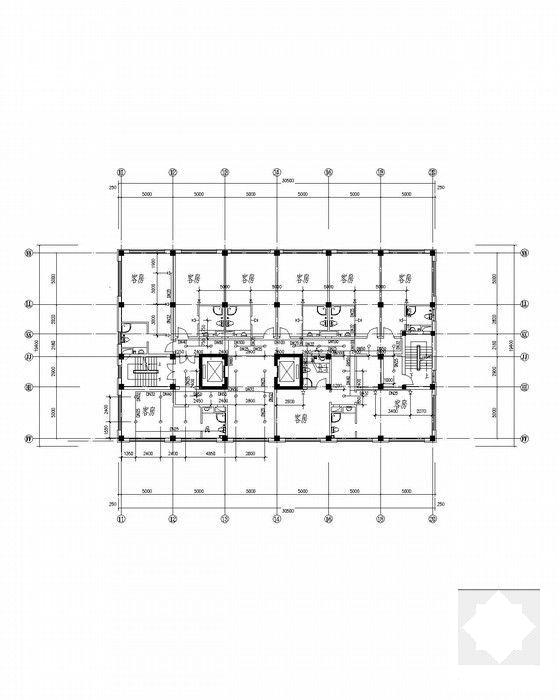

标准层自动喷水平面图

排水系统图

消火栓系统图及自动喷淋系统图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
