9层酒店给水排水施工图纸(地下1层)

  • 附件设计说明:无
  • 建筑类别:酒店
  • 建筑高度类型:多层建筑
  • 建筑地上层数:9层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:19张
  • 地下室用途:其它
  • 生活供水设计:生活给水系统
  • 供水方式:市政供水
  • 排水技术:重力排水
  • 特殊系统:游泳池,按摩池

附件详情

  • 冷水系统图
  • 热水系统图
  • 排水系统图
  • 雨水系统图

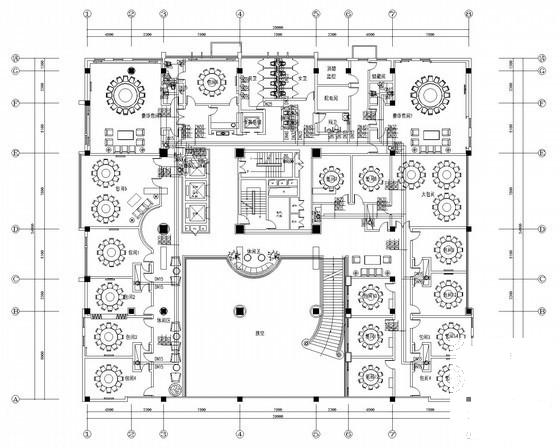

  • 生活给水平面图
  • 生活排水平面图
  • 屋面机房布置平面图
  • 屋面雨水排水布置平面图

附件详情

该建筑层数为地上9层,地下1层;地上9层为住宿区,地下一层为洗浴中心;建筑用途为酒店。
设计范围包括给水系统和排水系统,其中还包含有热水系统和冷凝水系统。
主要设备:生活用水变频供水泵,生活热水变频回水泵,游泳池水处理设备,游泳池水处理设备,生活水贮水箱,生活热水贮水箱。
共19张图纸。

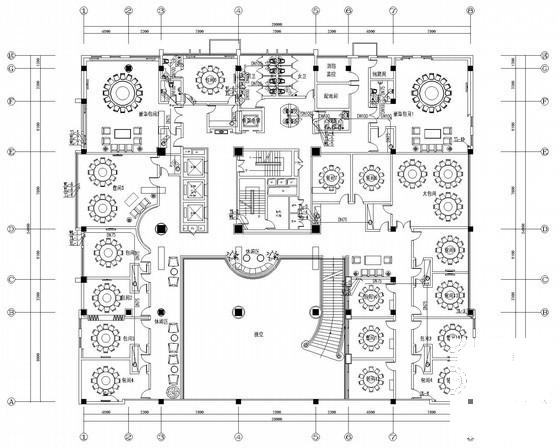

生活排水平面图

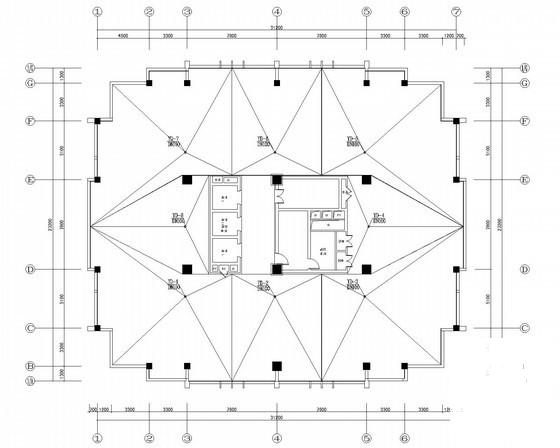

屋面雨水排水布置平面图

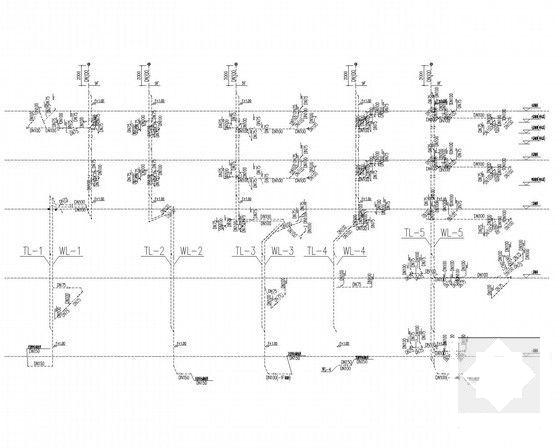

排水系统图

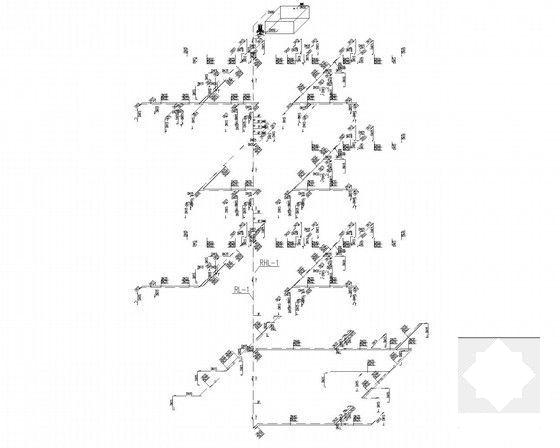

热水系统图

冷水系统图

屋面机房布置平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 给水排水施工 - 1
    给水排水施工 - 1
  • 给水排水施工 - 2
    给水排水施工 - 2
  • 给水排水施工 - 3
    给水排水施工 - 3
  • 给水排水施工 - 4
    给水排水施工 - 4
  • 给水排水施工 - 5
    给水排水施工 - 5
  • 给水排水施工 - 6
    给水排水施工 - 6
以上是部分截图,请下载附件后查看完整高清内容
