私人别墅给水排水CAD施工方案图纸

一、设计概况

1 附件详情

该项目为私人别墅项目。室内外高差600mm，耐火等级二级。

2 设计范围：给水系统、热水系统、排水系统。

二、给水排水系统

1 给水系统

（1）冷水系统：由附近给水管网直接供水，给水管网在该处的水压为0.35MPa。

（2）给水基本参数：最大日用水量4.5m3/d，最大时用水量0.43m3/h，平均小时用水0.19m3/h。

（3）热水系统：热水由燃气热水器供水。必须采用带安全装置的燃气热水器。

2 排水系统

（1）排水基本参数：最大日排水量4.05m3/d，最大时用水量0.39m3/h，平均小时用水0.17m3/h。

（2）排水管安装坡度除图中标注外，均按标准坡度敷设。排水管安装参见标准10S406。

3雨水排水系统

该项目设计按XXX暴雨强度公式计算。设计重现期为3年，降雨历时5min，径流系数为0.95，按重现期50年校核，设计雨水量为10.01L/S。

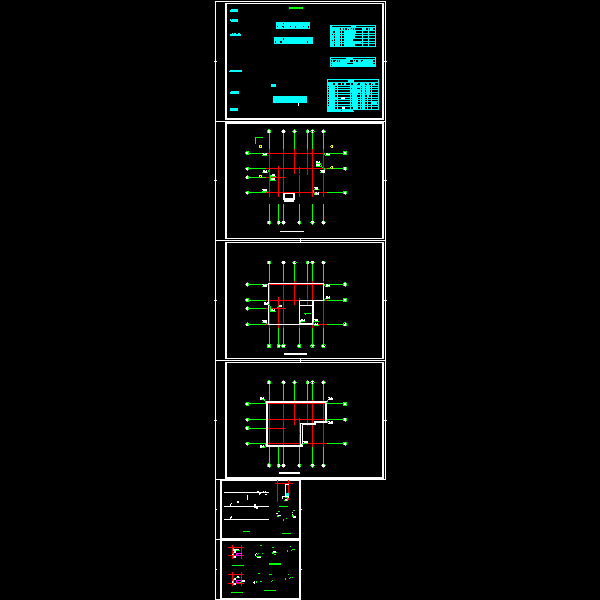

三、图纸展示

给排水平面图

厨房给排水平面图

给排水系统图

卫生间平面及系统图
