幼儿园音乐教师圆弧结构模板施工方案（竹胶板）

附件详情

该项目幼儿园设有一圆台状的音体教室，总体高度为11.1m，层高为7.800m，间隔设置厚120mm的墙体，在-0.050、3.250、7.800处分别设置300mm×550mm高弧形梁和300×700梁，剪力墙和梁均采用竹胶板支设模板。本方案主要针对7.800处结构墙、梁模板支设。 1、模板：墙、梁、柱、板均采用18㎜黑层板，规格为915×1830。采用木枋作为内龙骨，规格为 50×100mm的，墙木枋间距250mm，板梁底木枋间距300mm，梁模板底外侧设压脚板。
2、支撑体系：
1） 音体教室结构支撑系统采用Ф48mm×3.5mm钢管搭设；
2） 梁立杆排距800mm，斜墙立杆排距400mm×400mm。钢管支架底部用木板做垫块，纵横向的水平拉杆每高1.5m设一道，全部钢管支撑水平设钢管拉杆，底部距地200㎜设纵横扫地杆。
3） 内外两侧设450交叉剪力刀撑，每隔3m设一排的剪刀撑，剪刀撑底部到地。

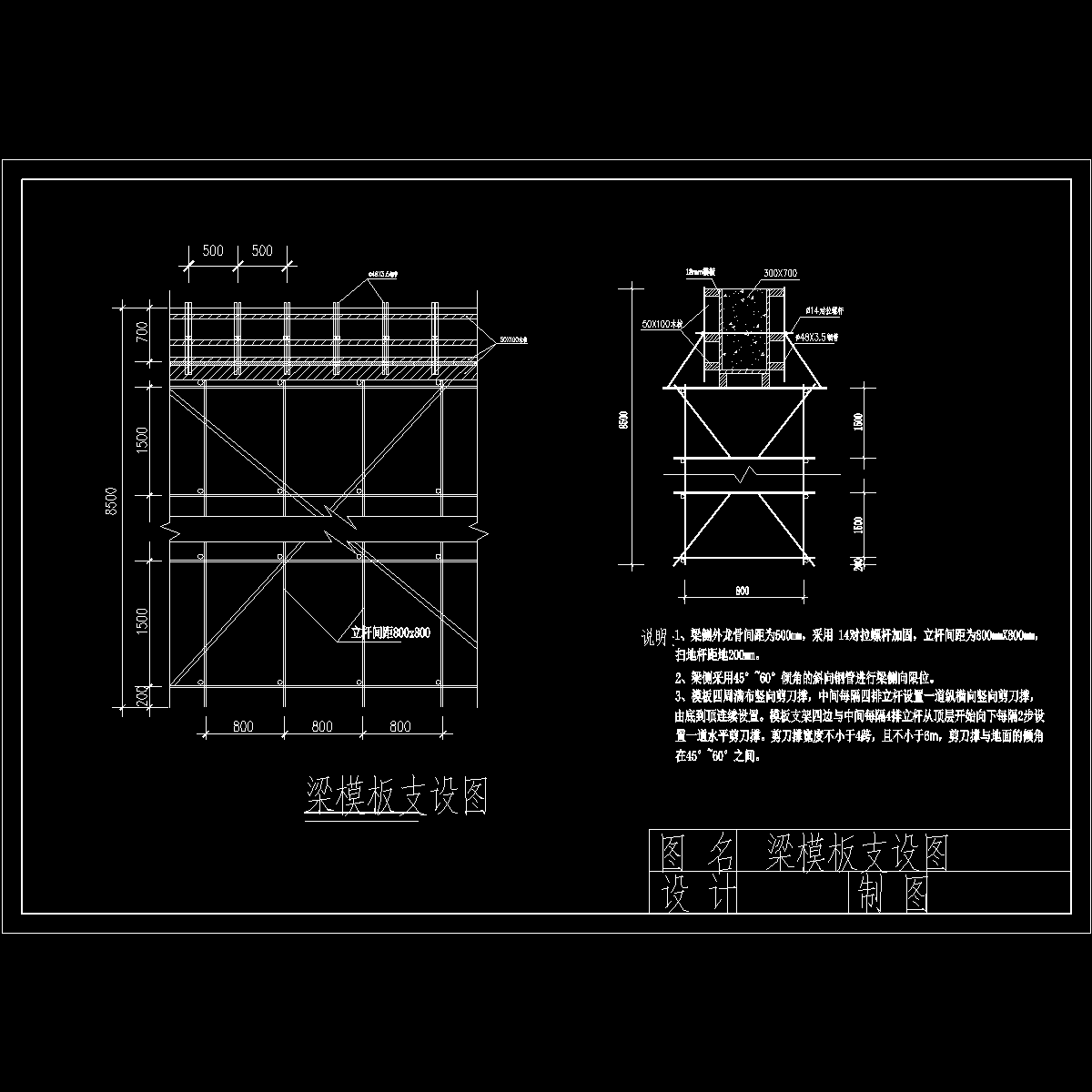

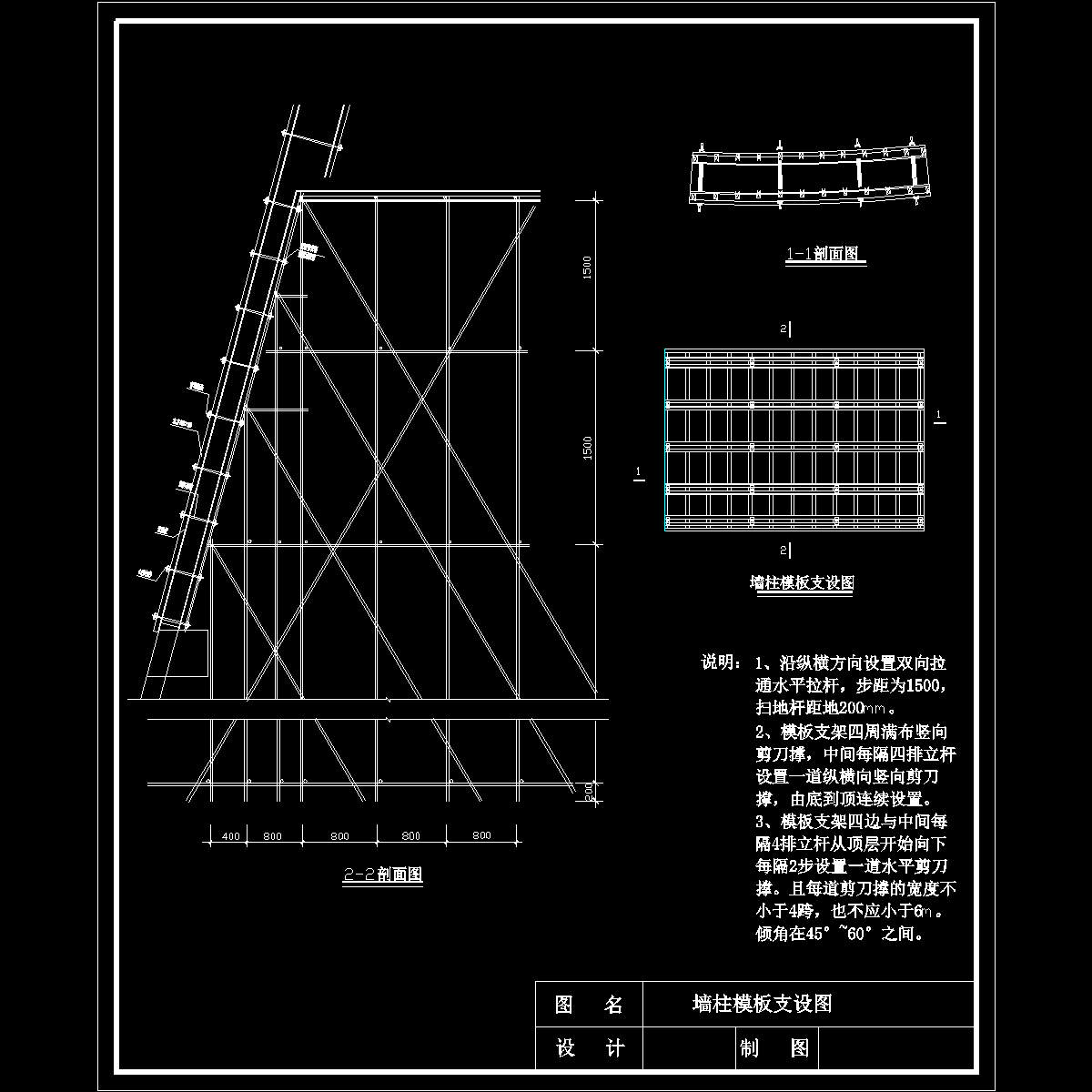

⑴ 根据设计倾斜角度要求，搭设好模板支撑体系，先沿3.250标高处梁边开始立杆，离梁边200mm排第一立杆，斜体墙梁处每隔400mm立一柱，对于水平和垂直的梁板按每间距800mm立一柱，并扣上扫地杆，扫地杆离地200mm。搭设完钢管支撑后，钢管上放置上托,摆放墙、柱内龙骨，拉线检查倾斜角度和标高。调整顶托高度，使墙柱倾斜角度及标高满足设计要求。然后铺设墙柱下板，并将其固定，下板装好后再装上板、侧板和楼面模板。(见梁模板支撑剖面图)
⑵ 支撑体系要求在底部上200mm位置用旋转扣件扣一道钢管拉杆，纵横各一道，以保证整体性及稳定性。在立杆顶部下100mm纵横各扣一道钢管拉杆，若钢管立杆有少许左右错位，不成直线，错位处要用木子塞住，并用14#铁丝绑扎。立杆从底部的水平拉杆起每高1.5m设一道水平拉杆,水平拉杆要通长设置，纵横方向均设，交接处用钢管扣扣住，在主梁正反水平拉杆端部要顶到柱。在内、外两侧拉45°交叉剪刀撑，每隔3m设一排角度不大于45度的剪刀撑，剪刀撑底部到地。另沿主梁位轴线的方向，水平拉杆既要顶柱又要抱柱。
