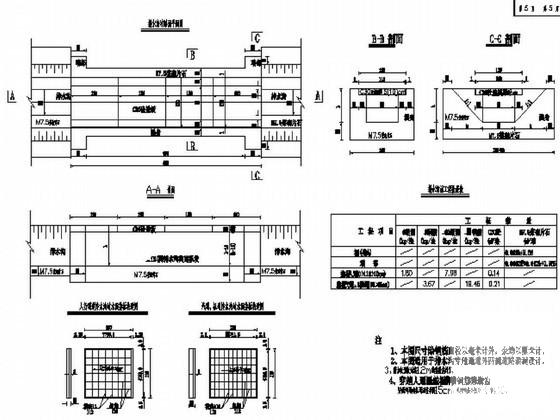

路线边沟涵构造通用图纸平面图
附件详情
- 排水沟涵工程数量表
- 人行通道排水沟过水涵盖板构造图
- 汽通、机通排水沟过水涵盖板构造图
- A－A 剖面
- 排水沟过路涵平面图
附件详情
本图适用于排水沟穿越通道外两侧道路涵洞设计。需加长洞长时按1.2m的整数倍计算。穿越人通涵盖板厚10cm，纵横钢筋分别为^6和&12； 穿越汽通或机通涵盖板厚15cm，纵横钢筋分别为^8和&16。
以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-
第 1 张图
以上是部分截图，请下载附件后查看完整高清内容
