3m板式明涵通用图纸

附件详情

  • 3米钢筋混凝土板式明涵
  • 矩形板边板钢筋构造图

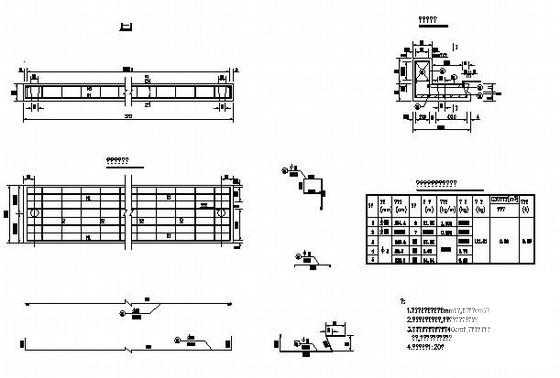

  • 3米钢筋混凝土板式明涵涵面铺装钢筋构造图
  • 3m板式明涵布置图2

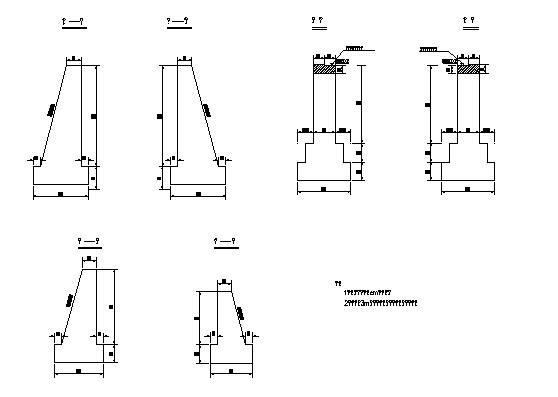

  • 3米板式明涵台帽钢筋构造图
  • 3米板式明涵搭板钢筋构造图
  • 3m板式明涵 支撑梁钢筋构造图
  • 3米钢筋混凝土板式明涵矩形中板钢筋构造图
  • 3m板式明涵搭板一般构造图

附件详情

3m通用涵八字墙与台墙设缝隔开,缝内用沥青麻絮等有弹性材料填塞。台墙身、台墙基础及八字墙墙身、八字墙基础均采用M10砂浆砌块石,河床铺砌、隔水墙采用M10砂浆砌片石,石料标号不小于MU30。台帽采用C30钢筋混凝土。涵面铺装采用8cmC30防水混凝土。台帽与行车道板之间垫1cm厚的油毛毡,行车道板两端设栓钉孔与台帽锚固。台后填土必须在锚固孔及台墙混凝土强度达到70%方可进行,并在两端台后同时进行。
……共计9张,设计于

3米板式明涵搭板钢筋构造图

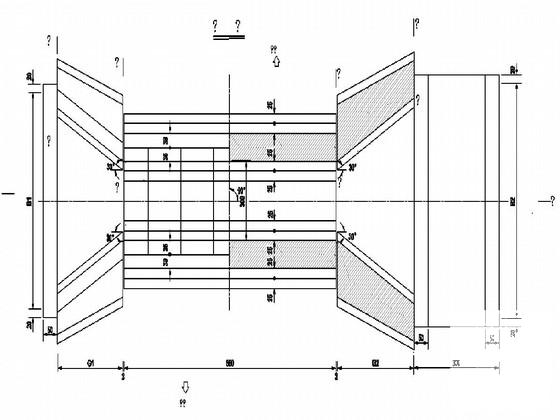

3m板式明涵布置图(二)

支撑梁钢筋构造图

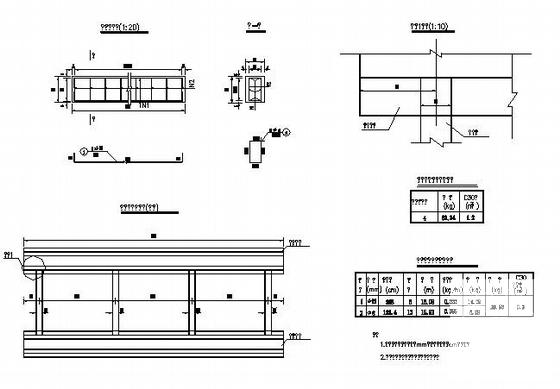

矩形板边板钢筋构造图
